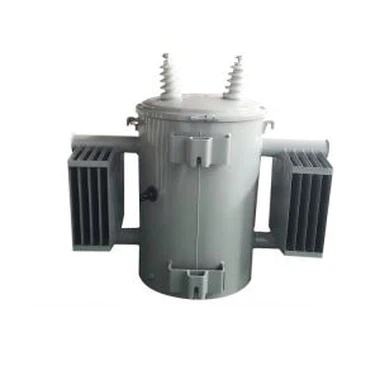

Пристрій захисту масляного трансформатора

Масляні трансформатори також широко використовуються в повсякденному житті, і вони є важливим електричним обладнанням та обладнанням. Масляні трансформатори виготовляються з деякими захисними пристроями для безпечного використання. Отже, які захисні пристрої мають масляні трансформатори?

Захисний пристрій безпеки

1. Газове реле

Використовується для масляних трансформаторів потужністю 800 кВА і вище.

2. Клапан скидання тиску

Використовується для трансформаторів потужністю 800 кВА і вище.

3. Клапани, клапани, зливні пробки

Нижня частина стінки бака всіх трансформаторів повинна бути обладнана клапаном для проби масла, а середня частина стінки оливкового бака 110кВ, 90000кВА і 220кВ, 63000кВА і вище також повинна мати клапан для проби масла.

Пристрій захисту масла

1. Маслорозширювач і датчик рівня масла.

Масляні трансформатори повинні бути обладнані масляним розширювачем (крім герметичного типу). Об'єм маслорозширювача повинен забезпечувати, щоб трансформаторне масло не переливалася, коли температура навколишнього середовища становить +40°C при повному навантаженні, а рівень масла повинен бути видимим, коли покажчик рівня масла не вводиться в дію при -30°C. . Датчик рівня масла на одному кінці маслорозширювача повинен мати три знаки рівня масла з температурою масла -30℃, +20℃ і +40℃. Маслорозширювач повинен мати маслоналивні, маслозливні та каналізаційні пристрої. Нижче 8000 кВА - це масляний розширювач загального типу, а 8000 кВА і вище - мембранний або капсульний масляний консерватор.

2. Поглинач вологи.

Використовується для негерметичних масляних трансформаторів потужністю 100 кВА і вище.

3. Очищувач масла.

Використовується для масляних трансформаторів потужністю 3150 кВА і вище.

4. Пристрій проти старіння олії.

Використовується для трансформаторів потужністю 8000 кВА і вище; заходи щодо запобігання старінню масла - це заходи, що забезпечують не контактування трансформаторного масла з повітрям.

Прилад для вимірювання температури масла.

1. Скляний термометр.

Використовується у всіх трансформаторах. Трансформатор повинен мати трубчасте гніздо для скляного термометра. Трубний гніздо встановлюється у верхній частині масляного бака і виступає всередину масла на 120±10 мм. Коли прийнято централізовану структуру охолодження, тримач скляної трубки термометра також встановлюється біля основної труби входу та виходу масляного бака.

2. Сигнальний термометр.

Використовується для трансформаторів потужністю 1000 кВА і вище. Контактна потужність зовнішнього сигнального термометра перевищує 50 ВА або більше 15 Вт. Положення для встановлення сигнального термометра повинно бути легко помітним. Потужний масляний циркуляційний трансформатор повинен бути оснащений 2 сигнальними термометрами.

3. Виносний елемент для вимірювання температури.

Використовується для трансформаторів потужністю 8000 кВА і вище. Потужний масляний циркуляційний трансформатор повинен мати 2 виносні елементи для вимірювання температури, такі як елементи для вимірювання температури опору, і вони повинні бути розміщені на обох кінцях довгого вала масляного бака.
