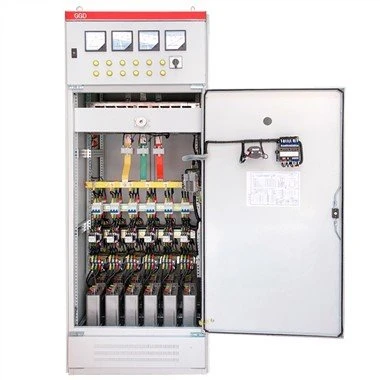

Панель розподільчого пристрою електричного управління GCS

Sep 26, 2022

Середовище встановлення

1. Температура навколишнього повітря: -15 градус ~ плюс 40 градусів; середньодобова температура не повинна перевищувати плюс 35 градусів. Якщо він перевищує, він буде розроблений окремо відповідно до фактичної ситуації. 2. Висота: 2000 м і нижче. 3. Відносна вологість: не більше 50 відсотків, коли максимальна температура становить плюс 40 градусів, і більша відносна вологість допускається при нижчій температурі; Якщо він становить 90 відсотків при плюс 20 градусах, слід вважати, що вплив конденсації може періодично виникати через зміну температури. 4. Нахил установки не повинен перевищувати 5 градусів, а вся колона шафи повинна бути відносно плоскою. 5. Розподільний пристрій повинен бути встановлений у місці, де немає сильної вібрації та ударів, а електричні компоненти піддаються надмірній корозії. Примітка: якщо у користувача є особливі вимоги, компанія координуватиме та вирішуватиме їх.

Основний технічний параметр

Номінальна напруга основного ланцюга (В)		AC 380（400）,（660）
Номінальна напруга допоміжного кола（В）		AC 220/380(400) DC110,220
Номінальна частота (Гц)		50（60）
Номінальна напруга ізоляції（V）		660（1000）
Номінальний струм (A)	Горизонтальні шини	Менше або дорівнює 6300
	Вертикальні шини（MCC）	1000
Номінальний короткочасний струм шини (кА/1с)		50,80
Номінальний піковий струм шини (кА/1с)		105,176
Випробувальна напруга промислової частоти (В/1 хв)	Основний контур	2500
	Допоміжний контур	17600
Твірна	TN-C	A, B, C, PEN
	TN-S	A, B, C, PEN, N
IP код		IP30, IP40
