Порядок роботи з передачі електроенергії та відключення (технічного обслуговування) високовольтних розподільних пристроїв!

Порядок експлуатації електропередачі та відключення (технічного обслуговування) високовольтних розподільних пристроїв!

1, Процедура роботи електропередачі

1. Проштовхніть ручний візок автоматичного вимикача (або ручний візок PT) до передньої частини шафи через транспортний транспортний засіб, підніміть транспортний транспортний засіб у відповідне положення, вставте пластину переднього позиціонуючого замкового отвору транспортного засобу в роз’єм перегородки в шафі. , і замкнути транспортний засіб шафою; Коли ручний візок входить до шафи, одночасно потягніть ліву та праву ручки візка всередину до положення ручки II та плавно штовхніть ручний візок у тестове положення розподільного пристрою. Потім одночасно штовхніть ліву та праву ручки ручного візка назовні до положення ручки I, переконавшись, що механізм штовхання ручного візка надійно заблокований розподільним пристроєм. Переконавшись, що ручний візок і шафа заблоковані, розблокуйте транспортний засіб і шафу та відштовхніть транспортний засіб.

2. Вставте вторинну вилку ручного візка у вторинну розетку розподільного пристрою та зафіксуйте її застібкою;

3. Закрийте задні дверцята (дверцята відсіку для кабелів) і передні дверцята (дверцята відсіку автоматичного вимикача) розподільного пристрою; Відкрийте клапан керування ножем заземлення, використовуйте ручку керування ножем заземлення (поверніть на 90 градусів проти годинникової стрілки), щоб відкрити ніж, витягніть ручку керування ножем заземлення, щоб закрити клапан керування ножем заземлення, і переконайтеся, що ніж заземлення відкрито стан.

4. Переконайтеся, що перемикачі живлення керування, замикання, сигналу, змінного струму та напруги шини (або вторинні запобіжники) у приладовій кімнаті знаходяться в замкнутому стані, і переконайтеся, що напруга живлення знаходиться в межах нормального діапазону, перш ніж закривати двері приладової кімнати. .

5. Використовуйте локальні або дистанційні методи керування для одноразового керування та керування автоматичним вимикачем (розташованим у випробувальному положенні розподільчого пристрою) та переконайтеся, що електропроводка схеми керування вимикачем та дисплей сигнальної схеми правильні.

6. Вставте ручку штовхача ручного візка в робочий отвір на середній панелі ручного візка, поверніть за годинниковою стрілкою, щоб підштовхнути ручний візок у робоче положення розподільної шафи (ручний візок видасть звук «клацання», коли він досягне робочого положення) і зніміть ручку ручного візка.

7. Керуйте замиканням автоматичного вимикача (розташованого в робочому положенні розподільного пристрою) за допомогою місцевого або дистанційного керування.

8. Переконайтеся, що трифазний індикатор A/B/C на дисплеї живого приладу горить. У цей час розподільний пристрій вже знаходиться під напругою під високою напругою. Виміряйте або спостерігайте, чи напруга шини та вихідний струм, які відображаються пристроєм захисту мікрокомп’ютера, знаходяться в межах нормального діапазону.

2. Порядок роботи при відключенні електроенергії

1. Використовуйте локальні або дистанційні методи керування для керування розмиканням автоматичних вимикачів (розташованих у робочому положенні розподільного пристрою).

2. Переконайтеся, що трифазний індикатор A/B/C на дисплеї живого приладу вимкнено. У цей момент розподільний пристрій перебуває в стані відключення електроенергії на стороні високовольтної вихідної лінії, але сторона високовольтної шини все ще знаходиться під напругою (стан гарячого резерву).

3. Використовуйте ручний візок, щоб штовхнути ручку (проти годинникової стрілки), щоб вийти з ручного візка в положення тестування розподільного пристрою (ручний візок видасть звук «клацання», коли він досягне положення тестування), і зніміть ручний візок, щоб штовхнути ручку.

У цей момент автоматичний вимикач знаходиться в тестовому положенні розподільного пристрою, що належить до стану очікування відключення електроенергії (холодний стан очікування). При повторній передачі потужності перший, другий і третій кроки робочої програми передачі електроенергії можна пропустити.

3, Порядок витягування ручного візка з шафи

Якщо ручний візок автоматичного вимикача (або ручний візок PT) потрібно витягнути з шафи, спочатку слід виконати всі кроки процедури відключення електроенергії.

Якщо потрібно замкнути заземлювач, спочатку слід відкрити робочий клапан заземлювача. Використовуйте ручку керування вимикачем заземлення (поверніть на 90 градусів за годинниковою стрілкою), щоб замкнути вимикач заземлення, витягніть ручку керування вимикачем заземлення та переконайтеся, що вимикач заземлення знаходиться в замкнутому стані. (Якщо операція замикання заземлювача не потрібна, цю операцію можна не виконувати)

3. Відкрийте передні дверцята розподільного пристрою (двері кімнати вимикача), від'єднайте вторинну вилку ручного візка та зафіксуйте рухому вилку на рамі ручного візка.

5. Поставте та зафіксуйте транспортний візок у призначеному положенні перед розподільним пристроєм (так само, як при завантаженні візка); Одночасно потягніть ліву та праву ручки ручного візка всередину до положення ручки II та витягніть ручний візок на транспортний візок. Одночасно штовхніть ліву та праву ручки ручного візка назовні до положення ручки I та надійно зафіксуйте отвір замка транспортного візка.

6. Переконайтеся, що верхні та нижні клапани захисту від статичного контакту всередині розподільного пристрою знаходяться в положенні автоматичного закриття, і закрийте передні двері розподільного пристрою (двері кімнати вимикача).

7. Якщо ручний візок необхідно транспортувати на велику відстань за допомогою транспортного засобу для переміщення, слід бути особливо обережним під час штовхання транспортного засобу для переміщення, щоб уникнути нещасних випадків.

4. Процедура технічного обслуговування відключення електроенергії в кабельній кімнаті високої напруги

1. Виконайте всі кроки програми операції з відключення електроенергії.

2. Відкрийте клапан керування ножем заземлення, використовуйте ручку керування ножем заземлення (поверніть на 90 градусів за годинниковою стрілкою), щоб закрити ніж, витягніть ручку керування ножем заземлення та переконайтеся, що ніж заземлення знаходиться в закритому стані. У цей момент вихід кабелю знаходиться в стані безпечного заземлення.

3. Відкрийте задні дверцята розподільного пристрою (дверцята кабельного відсіку), скористайтеся високовольтним випробувальним пристроєм, щоб виявити та підтвердити, що всі струмопровідні частини в кабельному відсіку повністю відключені, а потім обслуговуючий персонал зможе увійти в високовольтний кабельний відсік для роботи

5. Процедура технічного обслуговування при відключенні електроенергії для високовольтної шинної шини

1. Виконайте всі кроки програми операції з відключення електроенергії.

2. Знову переконайтеся, що ручний візок автоматичного вимикача вхідної шафи та шафи збірних шин знаходиться в положенні тестування або положенні ізоляції за межами шафи, і переконайтеся, що вхідний кабель або шина перебувають у стані повного відключення електроенергії.

3. Відкрийте задню кришку або верхню пластину приміщення високовольтної шини, скористайтеся високовольтним електричним випробувальним пристроєм, щоб виявити та підтвердити, що всі струмопровідні частини в приміщенні шини повністю вільні від напруги, і встановіть заземлюючі дроти перед обслуговуючий персонал може входити в кімнату шин високої напруги для роботи.

Запобіжні заходи:

Після завершення кожного кроку робочої програми необхідно підтвердити, що комутаційний пристрій і компоненти ручного візка знаходяться в нормальному стані, перш ніж перейти до наступного кроку роботи програми. Якщо під час роботи вищевказаної програми виникнуть будь-які перешкоди, не дозволяється використовувати її примусово. Спочатку слід перевірити правильність робочої програми, а перед продовженням роботи слід перевірити та усунути інші несправності.

2. Послідовність передачі електроенергії розподільного пристрою: вхідна шафа - ПТ-шафа - вихідна шафа; Послідовність відключення живлення розподільних пристроїв: вихідна шафа - ПТ-шафа - вхідна шафа.

3. Коли ручний візок PT входить або виходить із шафи, етапи операції, пов’язані із заземлюючим ножем, можна пропустити.

4. Кнопки ручного замикання та відкривання та ручні накопичувачі енергії на ручному візку автоматичного вимикача використовуються лише під час налагодження чи технічного обслуговування.

5. Під час процесу ввімкнення живлення стан роботи обладнання слід перевіряти та записувати в будь-який час. У разі виявлення будь-яких ненормальних явищ в роботі обладнання (таких як ненормальне нагрівання компонентів або ненормальний шум тощо), необхідно своєчасно відключити живлення для проведення технічного обслуговування.

ПОСИЛАННЯ НА ПРОДУКТ

http://www.switchgear-china.com/switchgear/high-voltage-switchgear/page-11/

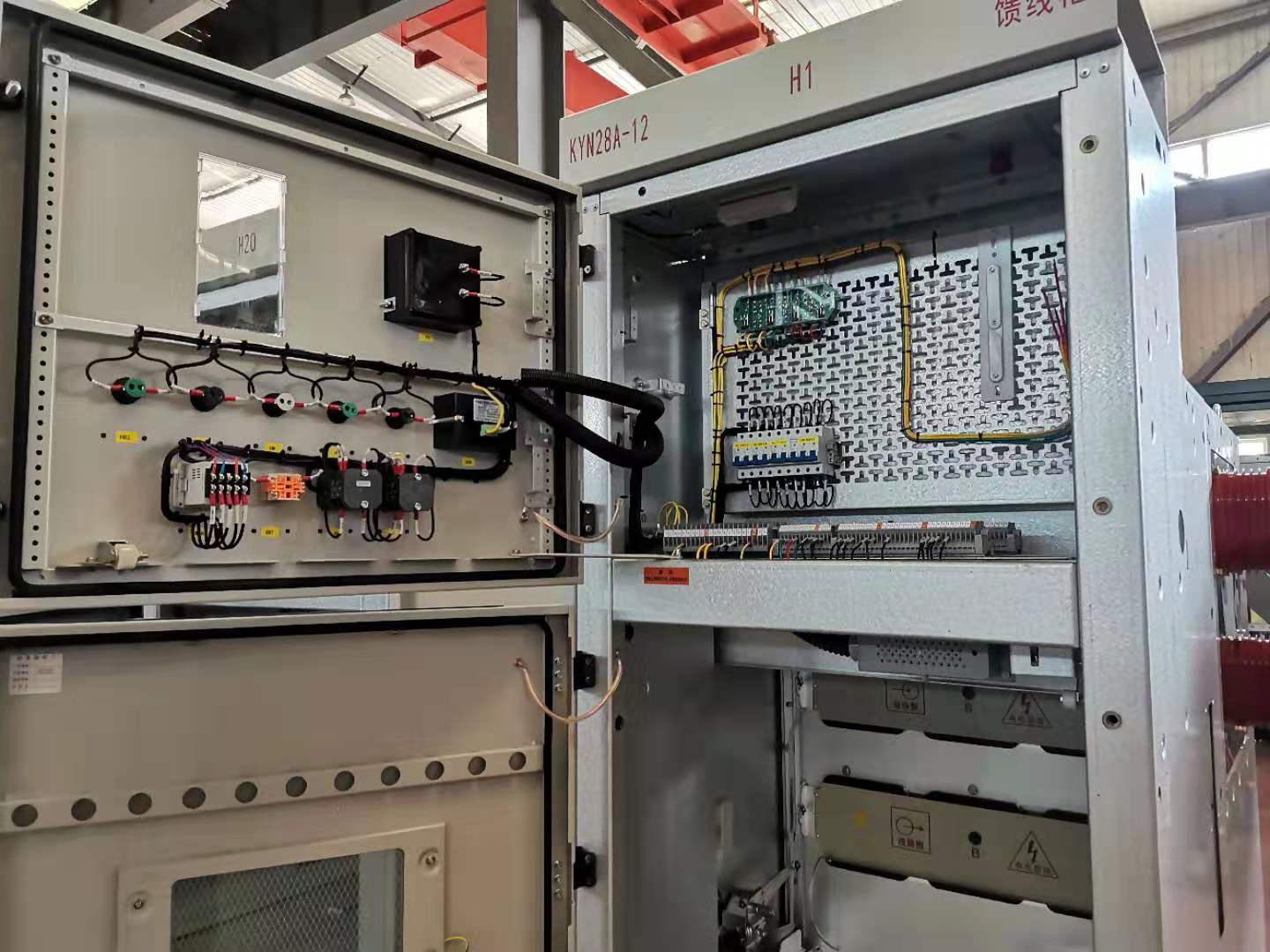

ФОТО ТОВАРУ

Цей продукт зазвичай виготовляється на замовлення.
Ми є виробником і маємо професійний технічний відділ, який може розробляти та надавати рішення відповідно до потреб клієнтів.
Натисніть кнопку нижче, щоб надіслати нам інформацію, і наш торговий персонал зв’яжеться з вами, щоб надати вам креслення конструкції

Ось приклади наших клієнтів для довідки

Замовник Узбекистан

Технічний паспорт
1.1 710-512-01-Головна підстанція MVS1
Вхідний розподільчий пристрій A01 B01 2
Немає компонентів Специфікація Одиниця Кількість Виробник
1 VCB
HVX12-50-31-F 275 мм
Висота менше або дорівнює 2000 м
Напруга відкриття DC220V
Напруга замикання DC220V
Напруга зберігання енергії DC220V
Набір 1 Китай
2 VT JDZ-10 10KV/√3/0.1KV/√3 Набір 3 Китай
3 КТ
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Набір 3 Китай
4 Високовольтний запобіжник XRNP1-12 0.5A Pc 3 Китай
5 Блискавкозахист HY5WZ-17/50 Комплект 3 Китай
6 Інтелектуальна панель керування WY-9008A Pc 1 Китай
7 Індикатор короткого замикання та замикання на землю EKL-4-1 Pc 1 Китай
8 Багатофункціональний електроприлад PD666-3S3 380V 5A Pc 1 Китай
9 Первинний елімінатор гармонік LXQ-12KV Pc 1 Fengyuan
10 Заряджений дисплей DXN-12Q Pc 1 Китай
11 Контролер температури та вологості WY-CS-III Pc 1 Китай
12 Сполучна деталь JY-2 Pc 3 Китай
13 Коробка розподільна PJ1 шт. 1 Китай
14 Кронштейн дозатора Універсальний тип ПК 1 Китай
15 Сигнальна лампа ND16-22D/4 AC380V червона шт. 1 CHNT
16 Сигнальна лампа ND16-22D/4 AC380V зелена шт. 1 CHNT
17 Сигнальна лампа ND16-22D/4 AC380V біла шт. 1 CHNT
18 Мініатюрний автоматичний вимикач змінного струму NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 Мініатюрний автоматичний вимикач змінного струму NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
20 DC мініатюрний автоматичний вимикач NB1Z-63 2P C6 Pc 1 Fengyuan
21 Автоматичний вимикач змінного струму NB1-63/3P B2A 6kA(R) Pc 1 Китай
22 Універсальний тестовий термінал RURTK/S Pc 30 Китай
23 Клемна колодка універсальна RUK 5B Pc 18 Китай
24 Верхня шафа маленька шина Ø 6 мідний брусок м 11 Fengyuan
