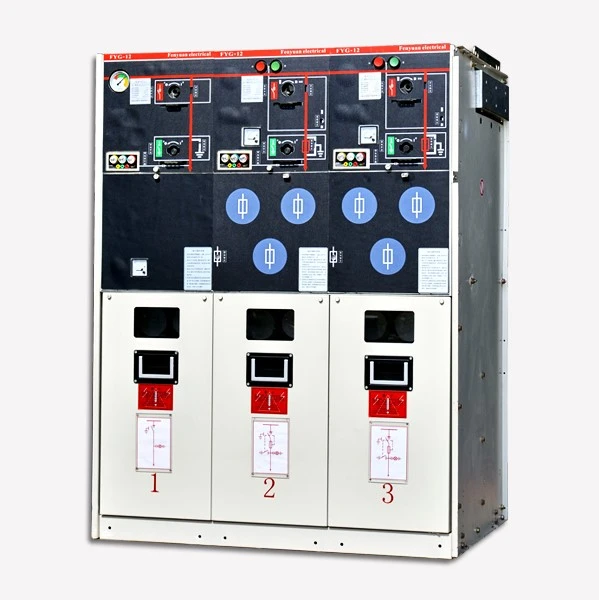

Електричний розподільний пристрій RMU 33KV GIS SF6 з газовою ізоляцією

Електричний розподільний пристрій RMU 33KV GIS SF6 ізольованим газом









Кільцевий головний блок (RMU) зазвичай поділяється на два типи: повітряна ізоляція та елегазова ізоляція. Використовується для відключення струму навантаження, відключення струму короткого замикання та струму холостого ходу трансформатора, а також струму зарядки повітряних і кабельних ліній на певній відстані. Він відіграє контрольну та захисну роль і є важливим розподільним пристроєм для джерела живлення RMU та джерела живлення терміналів. У шафі вимикачі навантаження, оснащені повітряною ізоляцією, в основному включають тип виробництва газу, тип стисненого повітря та тип вакууму. Вимикачі навантаження з елегазовою ізоляцією є елегазовими. Через те, що газ SF6 міститься в оболонці, утворена ним перегородка невидима. Вимикач навантаження в кільцевій головній шафі зазвичай вимагає трьох положень, а саме відключення навантаження, ізоляції ланцюга та, можливо, покладання на заземлення. Перемикачі генерації газу, стисненого повітря та навантаження SF6 легко досягти трьох положень, тоді як камеру вакуумного дугового гасіння можна лише від’єднати, але не можна ізолювати. Тому окремий вимикач зазвичай додається до мережевого розподільного пристрою кільця вакуумного навантаження перед вимикачем навантаження для формування розриву ізоляції.



«П'ять запобігань» розподільних пристроїв високої напруги

1. Після того, як вакуумний вимикач всередині високовольтного розподільного пристрою закритий у тестовому положенні, автомобільний вимикач не може перейти в робоче положення. (Запобігання замиканню навантаження) розподільний пристрій

2. Коли заземлюючий ніж у високовольтному розподільчому пристрої знаходиться в замкнутому положенні, автомобільний вимикач не може бути замкнутий. (Запобігайте замиканню дротом заземлення)

3. При замкнутому вакуумному вимикачі всередині високовольтного розподільного пристрою задні двері шафи замикаються механічним пристроєм на заземлювальному ножі. (Щоб запобігти випадковому переходу в тарифіковані інтервали)

4. Вакуумний вимикач всередині високовольтного розподільного пристрою закритий під час роботи, і заземлюючий ніж не може бути введений в дію. (Запобігайте звисанню проводів заземлення під напругою)

5. Вакуумний вимикач всередині високовольтного розподільного пристрою не може вийти з робочого положення автомобільного вимикача, коли він працює та закритий. (Запобігання завантаженому рубильнику)

Кільцевий головний блок (RMU) - це електрообладнання, що складається з групи високовольтних розподільних пристроїв, встановлених у сталевій металевій шафі або виконаних у модульному блоку живлення RMU інтервального типу. Його основна частина використовує вимикачі навантаження та запобіжники, перевагами яких є проста структура, малий розмір, низька ціна, покращені параметри та продуктивність джерела живлення, а також безпечність джерела живлення. Він використовується в розподільних станціях і підстанціях коробчастого типу в міських житлових масивах, висотних будинках, великих громадських будівлях, на заводах і підприємствах, а також в інших центрах навантаження.



Екологічні умови

(1) Відповідна висота: менше або дорівнює 2000 м. Підходить

(2) Температура: -40 градус ~ +55 градус відносно

(#) Вологість: середньодобове значення менше або дорівнює 95%, середньомісячне значення менше або дорівнює 90%

(4) Ступінь шкоди від землетрусу: менше або дорівнює рівню 8



























Q5: Чи доступний OEM/ODM?

A: Так, це так! Наші продукти можна налаштувати. У нас є команда дизайнерів та інженерів, ми можемо налаштувати продукти відповідно до креслень або вимог клієнтів.

Q6: Ви виробник чи торгова компанія?
A: Ми є фабрикою, як 100% професійний виробник із 20-річним досвідом виробництва, ми можемо виробляти продукцію відповідно до вимог клієнтів, а також можемо контролювати якість продукції на 100%.

Q7: Чи можна обговорити ціну?

A: Так, ціна договірна. Його можна змінити відповідно до вашої кількості або упаковки

Q8: Як щодо перевірки?

Відповідь: у нас є вся система перевірки від сировини до кінцевої продукції, включаючи випробування на підвищення температури, випробування на розпилення солі, випробування типу провідника, механічне випробування на довговічність.

Q9: Що таке умови оплати?

A: TT, Paypal, Western Union, гарантії торгівлі Alibaba та L/C є прийнятними. 30% T/T заздалегідь, 70% залишку перед відправленням.

Q10: Які послуги пропонує компанія?

A: У нас є професійна команда інженерів, яка може спроектувати та розробити прес-форму відповідно до вимог замовника.

У нас також є відділ продажів, який пропонує гарне обслуговування від попереднього до післяпродажного.



Цей продукт зазвичай виготовляється на замовлення.
Ми є виробником і маємо професійний технічний відділ, який може розробляти та надавати рішення відповідно до потреб клієнтів.
Натисніть кнопку нижче, щоб надіслати нам інформацію, і наш торговий персонал зв’яжеться з вами, щоб надати вам креслення конструкції



Ось приклади наших клієнтів для довідки

Клієнт з Узбекистану

Технічний паспорт

1.1	710-512-01-Головна підстанція MVS1
	Вхідні розподільні пристрої	A01 B01	2
Немає	компоненти	Специфікація	одиниця	кількість	Творець
1	ВЦБ	HVX12-50-31-F 275 мм Висота менше або дорівнює 2000 м Напруга відкриття DC220V Напруга замикання DC220V Напруга зберігання енергії DC220V	встановити	1	Китай
2	ВТ	JDZ{{0}}KV/√3/0,1KV/√3	встановити	3	Китай
3	КТ	LZZBJ9-12 3000/1A 5P20 10VA 5P20 5}VA 5Fs5 5VA	встановити	3	Китай
4	Запобіжник високої напруги	XRNP1-12 0.5A	ПК	3	Китай
5	Блискавкозахист	HY5WZ-17/50	встановити	3	Китай
6	Інтелектуальна панель управління	WY-9008A	ПК	1	Китай
7	Індикатор короткого замикання та замикання на землю	EKL-4-1	ПК	1	Китай
8	Багатофункціональний електричний інструмент	PD666-3S3 380V 5A	ПК	1	Китай
9	Первинний елімінатор гармонік	LXQ-12KV	ПК	1	Фен'юань
10	Заряджений дисплей	DXN-12Q	ПК	1	Китай
11	Контролер температури та вологості	WY-CS-III	ПК	1	Китай
12	Сполучна частина	JY-2	ПК	3	Китай
13	Розподільна коробка	PJ1	ПК	1	Китай
14	Дозаторний кронштейн	Універсальний тип	ПК	1	Китай
15	Сигнальна лампа	ND16-22D/4 AC380V червоний	ПК	1	ЧНТ
16	Сигнальна лампа	ND16-22D/4 AC380V зелений	ПК	1	ЧНТ
17	Сигнальна лампа	ND16-22D/4 AC380V білий	ПК	1	ЧНТ
18	Мініатюрний автоматичний вимикач змінного струму	NB1-63/2P C6A 6kA(R)	ПК	2	Фен'юань



ЯКЩО ПОТРІБНО БІЛЬШЕ ДЕТАЛІВ, БУДЬ ЛАСКА, ЗВ’ЯЖІТЬСЯ З НАМИ
