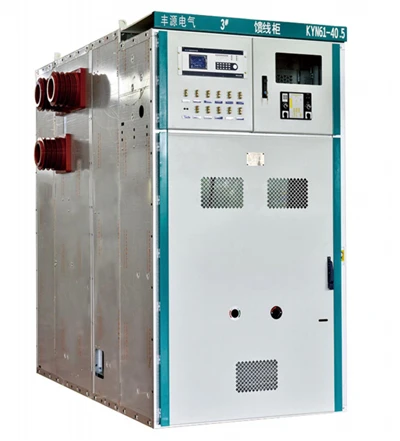

KYN61-40.5 40.5кВ з металевим-плакованим розподільним пристроєм із повітряною ізоляцією

Значення моделі

Огляд продукту

Розподільний пристрій KYN61-40.5 забезпечує металеву-закриту, розділену платформу для розподілу середньої-напруги за номінальної напруги 40,5 кВ. Висувний вакуумний вимикач можна вказати для вхідних, вихідних, трансформаторних-фідерів, шин-роз’єднувачів та інших-проектних функцій панелі. Номінальні характеристики основного кола, захист, вимірювання, допоміжне живлення та комунікаційні інтерфейси завершуються під час технічного огляду.

Конструкція шафи розділяє -автоматичний вимикач, збірну шину, кабель і зони керування низькою-напругою для підтримки безпечної експлуатації, перевірки та технічного обслуговування. Засувки, заземлювачі та механічні/електричні блокування налаштовані відповідно до затвердженої схеми. Остаточна логіка блокування та умови доступу підтверджуються проектними кресленнями.

Ключові характеристики

·Висувний вакуумний автоматичний вимикач із визначеними робочими, тестовими/відключеними положеннями та положеннями для обслуговування відповідно до вибраної конструкції вимикача.

·Металеві-відсіки для вимикача, збірних шин, кабелю та зон керування низькою-напругою.

·Функції автоматичного затвора та блокування, призначені для зменшення типових помилок при експлуатації.

·Інтерфейс-проекту CT, VT, вимірювання, реле захисту, допоміжне живлення та SCADA.

· Розробка модельного ряду на основі SLD замовника, розкладу панелей і вимог до -кабельного входу.

·Генеральне розташування, вторинні схеми та документація етапу замовлення-підготовлена ​​до затвердження.

Технічні дані

Наступні значення визначають поточну стандартну базову лінію веб-сайту. Остаточні гарантовані значення застосовуються лише до схваленої пропозиції, креслень і контрактної документації.

Параметр	Базовий рівень веб-сайту
Модель	KYN61-40.5
Тип розподільного пристрою	Розподільний пристрій із-повітряною ізоляцією, висувним металевим-плакуванням
Номінальна напруга	40,5 кВ
Номінальна частота	50 Гц
Номінальний струм	До 2000 А; кінцеві магістральні-струми шин і фідерів за затвердженою лінійкою
Номінальний струм-розриву короткого замикання	До 31,5 кА
Номінальний струм-нетривалої витримки	31,5 кА протягом 4 с
Номінальний піковий струм	80 кА
Номінальний струм-короткого замикання	80 кА пік
Витримувана напруга-частоти живлення	95 кВ, 1 хв
Витримувана напруга грозового імпульсу	185 кВ пік
Захист корпусу	IP4X; захист внутрішньої перегородки IP2X з відкритими дверцятами відповідного відсіку, за умови остаточної затвердженої конфігурації
Тип-автоматичного вимикача	Викатний вакуумний вимикач; марка та модель підтверджені під час технічного огляду
Допоміжне / контрольне живлення	Специфічний-проект; У задокументованій випробуваній конфігурації використовувався DC 220 В
Стандартне обслуговування	від −15 градусів до +40 градусів
Стандартна висота установки	Менше або дорівнює 1000 м над рівнем моря
Розміри	Для панелі- та-схеми; підтверджено на затвердженому кресленні генерального плану
Кабельний ввід і закінчення	Спеціальний-проект відповідно до даних кабелю та затвердженого плану

Типові функції панелі

Функція панелі	Типова роль
Вхідна годівниця	Отримує живлення від електромережі, трансформатора або верхнього розподільного пристрою; Дані захисту, вимірювання та КТ залежать від-проекту.
Вихідна лінійна подача	Розподіляє електроенергію на підстанції, технологічні навантаження або розподільні фідери.
Трансформатор живлення	Керує та захищає схему трансформатора на основі номіналу трансформатора, векторної групи та філософії захисту.
Зчеплення шини / секція шини	З’єднує або розділяє групи шин відповідно до затвердженого розташування шин і послідовності роботи.
PT / панель вимірювання	Забезпечує функції вимірювання напруги, вимірювання чи -напруги шини, якщо цього вимагає SLD.
Допоміжний / пульт управління	Інтегрує-визначені проектом функції керування, оповіщення, зв’язку або допоміжні функції станції.

Конфігурація та параметри захисту

Розподільний пристрій може бути обладнаний-затвердженими проектом вакуумними вимикачами, трансформаторами струму та напруги, захисними реле, лічильниками, розрядниками перенапруги, заземлювачами та допоміжними пристроями. Марки компонентів, коефіцієнти, класи точності, навантаження, кількість сердечників ТТ, функції реле, керуюча напруга та протокол зв’язку повинні бути вказані в запиті або узгоджені під час технічного уточнення. Еквівалентні заміни здійснюються лише за згодою клієнта.

Умови експлуатації та регіональна інженеріяg

Стандартне обслуговування в приміщенні

Стандартною базовою лінією веб-сайту є температура навколишнього середовища від −15 градусів до +40 градусів і висота встановлення не перевищує 1000 м. Приміщення для установки повинно бути придатним для внутрішнього електрообладнання та захищеним від аномальної конденсації, корозійних газів, надмірної кількості пилу, вібрації та інших умов, що не відповідають узгодженій специфікації проекту.

Росія, СНД і ширша Євразія

Для проектів із холодним-кліматом і місцевими-комунальними послугами вкажіть мінімальну робочу температуру на вулиці та в приміщенні, принципи опалення та вентиляції, висоту над рівнем моря, рівень сейсмічної активності, умови забруднення, контроль температури будівлі, необхідну мову документа та відповідні стандарти чи документи про відповідність. Обслуговування нижче -15 градусів не є частиною стандартного рейтингу веб-сайту та вимагає технічної оцінки та, де це можливо, спеціального дизайну. Будь-який EAC-, GOST- або місцевий-нормативний документ має бути підтверджений для конкретного проекту перед пропозицією.

Африка і Близький Схід

Для високих-навколишніх, запилених, прибережних або-висотних місць забезпечте максимальну температуру в приміщенні, висоту, вологість, умови забруднення-пилом і сіллю, систему охолодження та необхідний захист корпусу. Умови вище +40 градусів або 1000 м можуть вимагати термічної перевірки, зниження номінальних характеристик, перевірки ізоляції або спеціальної конструкції.

Стандарти, тестування та документація

Пропонований розподільчий пристрій перевіряється на відповідність специфікаціям проекту та застосовним стандартам IEC, GB або іншим узгодженим стандартам. Точний стандарт, редакція та-обсяг документа про відповідність підтверджені в комерційно-технічній пропозиції; їх не слід виводити лише з назви моделі.

Для конфігурації розподільного пристрою 40,5 кВ, 2000 А та 31,5 кА доступна -документація- випробувань третьої сторони. Відповідний обсяг звіту підтверджується під час технічної перевірки. Вимоги до планової інспекції та -стадії тестування на замовлення узгоджуються для запропонованої лінійки, а проектна документація може включати затверджені креслення, вторинні схеми, посібники та протоколи випробувань, як зазначено в контракті.

Розміри, встановлення та інтерфейси

Ширина, глибина та висота шафи змінюються залежно від функції панелі, розташування шин, вибору вимикача, кінцевої з’єднання кабелю, розташування CT/VT і внутрішніх зазорів. Fengyuan Power випускає-спеціальний загальний креслення компонування, що показує розташування, отвори у фундаменті, зони-введення кабелю, транспортні секції, дозволи на технічне обслуговування та точки сполучення. Не доопрацьовуйте комутаційну кімнату чи цивільний фундамент із загального розміру каталогу.

Додатки

·Комунальні та промислові підстанції

·Електростанції та підстанції збору-відновлюваної енергії

· Гірничодобувна, металургійна, цементна, нафтогазова та переробна промисловість

·Інфраструктура, водопостачання та великі комерційні або інституційні енергетичні системи

·Розподільні проекти 33 кВ і 35 кВ, які потребують внутрішнього обладнання класу 40,5 кВ-

Чому Fengyuan Power

Компанія Fengyuan Power, заснована в 2010 році, виробляє обладнання для розподілу електроенергії в провінції Хенань, Китай, і підтримує міжнародні проекти з розробкою прикладних програм і документацією для замовлення. Для проектів KYN61-40.5 команда може переглянути однолінійну-схему, підготувати пропозицію панелей-за-панелями та узгодити загальне розташування та додаткові креслення для затвердження. Сертифікати-системи керування компанією та облікові дані виробництва доступні окремо; відповідність продукту та випробування-застосовність документів залишаються конфігурацією- та залежать від контракту.

Перегляньте супутнє обладнання:розподільні пристрої високої-напругиівнутрішні вакуумні вимикачі. Остаточна сумісність компонентів підтверджується в технічній пропозиції.

FAQ

1. Що таке розподільний пристрій KYN61-40.5?

KYN61-40.5 — це висувна платформа розподільчого пристрою з повітро-ізоляцією, покрита металевим покриттям, розрахована на 40,5 кВ. Використовується для прийому, розподілу, контролю та захисту електроенергії на підстанціях і промислових мережах.

2. Чому розподільний пристрій 40,5 кВ використовується в системі 35 кВ?

Мережа напругою 35 кВ зазвичай поєднується з обладнанням класу номінальної-напруги 40,5 кВ, щоб рівень ізоляції обладнання відповідав найвищим вимогам системи до напруги й координації-ізоляції. Остаточний вибір відповідає застосовним комунальним підприємствам і стандартам проекту.

3. Чи можна KYN61-40.5 використовувати в системі 33 кВ?

Так, його можна вибрати для проекту на 33 кВ, якщо дослідження системи, узгодження ізоляції та специфікація клієнта вимагають обладнання класу 40,5 кВ-. Надішліть SLD і параметри системи для підтвердження.

4. Які номінальний струм і рівні короткого-замикання доступні?

Поточний базовий рівень напруги на веб-сайті становить до 2000 А, з номінальним -струмом розриву короткого замикання до 31,5 кА та короткочасним{3}}струмом витримки 31,5 кА протягом 4 с. Остаточний рейтинг підтверджується для кожної панелі та секції шин.

5. Які типи панелей можна постачати?

Типові функції включають вхідну, вихідну лінію, фідер трансформатора, шинний сполучник або секцію шини, PT/вимірювання та-спеціальні допоміжні панелі проекту. Остаточний склад розробляється на основі затвердженого SLD і розкладу панелей.

6. Чи підходить стандартна конструкція при температурі нижче -15 градусів?

Стандартний діапазон обслуговування веб-сайту становить від −15 градусів до +40 градусів. Низька-температурна робота потребує технічної оцінки приміщення, де встановлено, обігрівачів, матеріалів, механізмів, допоміжних засобів і обов’язкових місцевих стандартів. Спеціальний дизайн підтверджується тільки в проектній пропозиції.

7. Чи можна постачати розподільні пристрої для проектів Росії чи СНД?

Fengyuan Power може оцінити вимоги до проектів Росії, СНД і ширшого євразійського регіону. У запиті мають бути визначені застосовні стандарти, місцеві технічні правила, відповідність-документам очікувань, мова, клімат, сейсмічні вимоги та комунальні вимоги. Область застосування EAC- або GOST- підтверджується проектом за проектом і не передбачається назвою моделі.

8. Чи фіксовані розміри шафи?

Ні. Розміри змінюються залежно від функції панелі, вимикача, шини, розташування трансформатора струму/напруги, кабельного вводу та проектних зазорів. Використовуйте затверджений креслення загального розташування проекту для проектування цивільних і розподільних приміщень.

9. Яка тестова документація доступна?

-Тестова документація- сторонніх виробників доступна для певної конфігурації 40,5 кВ, 2000 А та 31,5 кА. Його застосовність разом із плановими-випробуваннями та перевіркою документації для замовлення переглядається під час технічного уточнення.

10. Яка інформація потрібна для пропозиції?

Надайте одно-лінійну схему, кількість і функції панелей, номінальну напругу, частоту, номінальний струм, рівень і тривалість короткого{1}}замикання, дані CT/VT, вимоги до захисту, допоміжну напругу, умови на місці, стандарти, країну призначення та вимоги до доставки.
