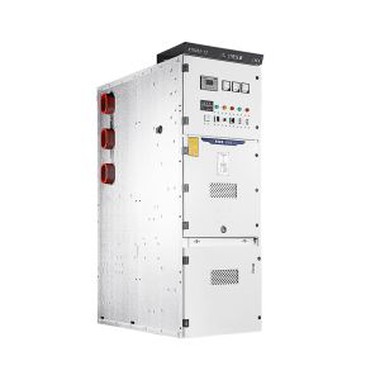

Високовольтна металева панель розподільного пристрою

Щит розподільного пристрою високої напруги KYN28A-12 з металевим покриттям — це внутрішня комплектація трифазної системи змінного струму 50 Гц з однією шиною, яка використовується для прийому та розподілу мережевої потужності 10 кВ і нижче. Середовище використання Температура навколишнього повітря не повинна бути вище плюс 45 градусів і не нижче...

Послати повідомлення

Опис

Використовуйте середовище

Температура навколишнього повітря не повинна бути вище плюс 45 градусів і не нижче 25 градусів.

Атмосферні умови: середньодобовий показник становить не більше 95 відсотків, а середньомісячний – не більше 90 відсотків.

Висота не перевищує 2000 метрів.

Пристрій встановлюється в місці, де немає небезпеки пожежі, вибуху, сильної вібрації та ударів, а також де недостатньо піддати електричні компоненти незаслуженій корозії.

Інтенсивність землетрусу не перевищує 8.

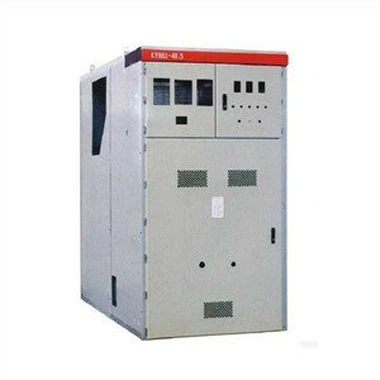

High Voltage Metal-clad Switchgear Panel

Конструктивні особливості

1. Повністю металева броньована, зібрана конструкція, широка комбінаційна схема.

2. Шафа виготовлена з імпортної листової сталі з алюмінієвим покриттям. Він обробляється на верстатах з ЧПУ, використовує передовий процес багаторазового згортання, з’єднується заклепочними гайками та високоміцними болтами, має високу точність, стійкість до корозії, легку вагу, високу міцність та сильну універсальність деталей.

3. Він може бути оснащений вітчизняними або імпортними вакуумними вимикачами з широким застосуванням, високою надійністю та довгостроковим обслуговуванням.

4. Ручний візок має робочі та тестові позиції, і кожне положення має пристрої позиціонування та відображення, які є безпечними та надійними.

5. Усі види ручних візків змінюються відповідно до модульного будівельного блоку, щоб гарантувати, що однакові специфікації можуть вільно змінюватися, а транспортні засоби різних специфікацій не повинні входити.

6. Ручний візок транспортується спеціальним перевізником, який легкий і гнучкий в експлуатації.

7. У кабельний відсік можна встановити до 9 одножильних кабелів.

8. Високонадійний блокувальний пристрій повністю відповідає вимогам «п'яти запобігань».

9. Кожна камера високого тиску має канал скидання тиску для забезпечення особистої безпеки.

10. Вхідні двері обладнані оглядовим вікном, за яким можна спостерігати за робочим станом внутрішніх компонентів.

Основні технічні параметри

Номінальна напруга		кВ	3.6,7.2,12
Номінальна частота		Гц	50
Номінальний струм вимикача		A	630/4000
Номінальний струм розподільного пристрою		A	630/4000
Номінальний короткочасний витримуючий струм (4S)		кА	20,25,31.5,40
Номінальний піковий витримуючий струм (пік)		кА	50,63,80,100
Номінальний струм відключення короткого замикання		кА	20,25,31.5,40
Номінальний рівень ізоляції 1 хв	Полюс до стовпа, стовп до землі	кВ	24,32,42
Номінальний рівень ізоляції 1 хв	Між відкритими контактами	кВ	24,32,48
Витримувана напруга блискавки (пік)	Полюс до стовпа, стовп до землі	кВ	40,60,75
Витримувана напруга блискавки (пік)	Між відкритими контактами	кВ	46,70,85
