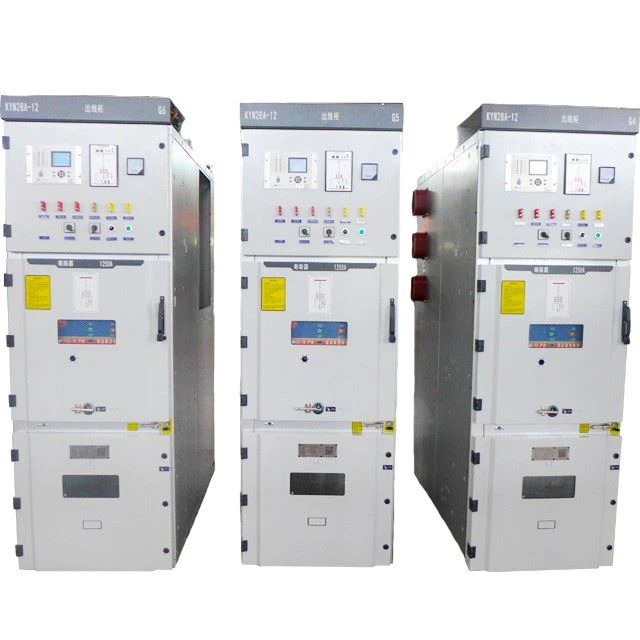

Електрична панель керування KYN28A 3150A

KYN28A-12 електричний щит розподільчого пристрою з металевим покриттям застосовний для 3,6 кВ ~ 12 кВ з трифазним змінним струмом 50 Гц з однією шиною або секційною системою з однією шиною. Він в основному використовується для підстанцій і систем розподілу електростанцій, підстанцій, промислових і гірничодобувних підприємств, будівельних готелів, муніципального будівництва та нафтохімічного сектору як отримання електроенергії, розподіл електроенергії та керування ланцюгом, захист і моніторинг.

Послати повідомлення

Опис

1. Сервісне середовище

Температура навколишнього повітря: -5 градус ~ плюс 40 градусів;

Середньодобова температура (протягом 24 годин): менше або дорівнює плюс 35 градусам
Висота: менше або дорівнює 1000 м;
Відносна вологість: протягом 24 годин, середньодобове значення менше або дорівнює 95 відсоткам, середньодобовий тиск пари менше або дорівнює 2,2 КПа;
середньомісячне значення Менше або дорівнює 90 відсоткам, середньомісячний тиск пари Менше або дорівнює 1,8 КПа
Навколишнє повітря не є суттєво забрудненим пилом, димом, корозійним та/або легкозаймистим газом, парою або забрудненням сіллю.

2.Структура

2.1 Корпус
Корпус розподільчого пристрою використовує імпортований алюмінієво-цинковий сталевий лист за допомогою обробки верстатів з ЧПУ та використовує багаторазову майстерність, сильну стійкість до окислення та корозії, легку вагу та міцну міцність механізму.
Корпус зі ступенем захисту IP4X розділений на чотири окремі відсіки, коли двері відкриваються відсік і автоматичні вимикачі, ступінь захисту IP2X

2.2 Візок (VCB)
Рама візка, зібрана з тонким кермом після верстата з ЧПУ. Візок узгоджується з розподільним пристроєм, щоб зробити механічне блокування безпечним і надійним. Візки з однаковою специфікацією є взаємозамінними.
Візок автоматичного вимикача оснащений вакуумним вимикачем та іншим допоміжним обладнанням, VCB може бути ланцюгом VD4 ABB або VT19, виготовленим нами. Його можна надійно зафіксувати у відключеному положенні, перевірити положення для забезпечення надійного блокування.

2.3 Компонент збірної шини
Відгалужувальна шина підключається до статичної контактної коробки та головної шини без інших опор. Головна шина відокремлена і закріплена втулкою на випадок виходу дуги.
Така конструкція може ефективно запобігти поширенню аварії на інші шафи.

2.4 Приладова шафа
Усі види перемикачів, індикаторів стану та вимірювальних приладів тощо можуть бути встановлені на дверцятах приладу. Захисне реле, вторинний дріт, клема та повітряний вимикач, низьковольтні запобіжники тощо обладнані всередині приладової шафи.

2.5 Безвідмовне блокування
Існує "анти{0}}" механічна засувка між роз’єднувачем, VCB і дверцятами панелі, надійне вимірювання для запобігання неправильній роботі, зручне та безпечне обслуговування, гнучка робота.

3. Зовнішні розміри та вага
12k

Висота H(мм) 2300(2200)
Ширина (мм)	Номінальний струм відгалужувальної шини до 1250А Короткочасно витримує струм 40КА	800
	Номінальний струм відгалужувальної шини до 1600А і вище	1000
Глибина d (мм)	Кабель вхідний і вихідний	1500
	Підвісний вхідний і вихідний фідер	1660
Вага (кг) 700-1200

Основні технічні параметри
Номінальна напруга	.....................................	кВ	3.6,7.2,12
Номінальна частота	.....................................	Гц	50
Номінальний струм автоматичного вимикача	.....................................	A	630/4000
Номінальний струм розподільного пристрою	.....................................	A	630/4000
Номінальний короткочасний струм (4S)	.....................................	кА	20,25,31.5,40
Номінальний піковий струм (пік)	.....................................	кА	50,63,80,100
Номінальний струм відключення короткого замикання	.....................................	кА	20,25,31.5,40
Номінальний рівень ізоляції при витримці напруги 1 хв	Полюс-полюс, полюс-земля	кВ	24,32,42
Номінальний рівень ізоляції при витримці напруги 1 хв	Між відкритими контактами	кВ	24,32,48
Витримувана напруга грозового імпульсу (пікова)	Полюс-полюс, полюс-земля	кВ	40,60,75
Витримувана напруга грозового імпульсу (пікова)	Між відкритими контактами	кВ	46,70,85
Оболонка відповідає стандарту IP4X і IP2X, коли двері відсіку та дверцята камери автоматичного вимикача відкриті

KYN28A-12 (3)

KYN28A-12 (5)

KYN28A-12 (22)

KYN28A-12

Top-quality-switchgear-kyn28-12 (1)

СЕРТИФІКАТ

CQC

ВИРОБНИЧА ЛІНІЯ

ВИСТАВКА

ОГЛЯД КОМПАНІЇ

FAQ

Q5 : Чи доступний OEM/ODM?

A: Так, це так! Наші продукти можна налаштувати. У нас є команда дизайнерів та інженерів, ми можемо налаштувати продукти відповідно до креслень або вимог клієнтів.

Q6 : Ви виробник чи торгова компанія?
A: Ми є фабрикою, як 100-відсотковий професійний виробник із 20-річним досвідом виробника, ми можемо виробляти продукцію відповідно до вимог клієнтів, а також можемо контролювати якість продукції на 100 відсотків.

Q7 : Чи можна домовитися про ціну?

A: Так, ціна договірна. Його можна змінити відповідно до вашої кількості або упаковки

Q8 :Як щодо перевірки?

Відповідь: у нас є вся система перевірки від сировини до кінцевої продукції, включаючи випробування на підвищення температури, випробування на розпилення солі, випробування типу провідника, механічне випробування на довговічність.

Q9 :Що таке умови оплати?

A: T.T, Paypal, Western Union, Гарантія торгівлі Alibabaі L/C є прийнятний. 30 відсотків T/T заздалегідь,70 відсотківзалишок перед відправкою.
