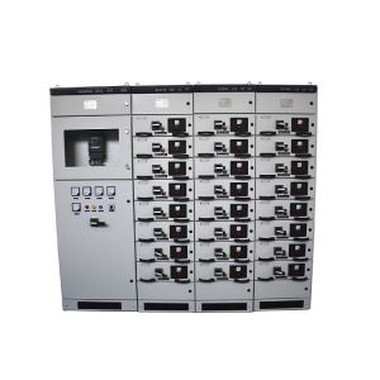

Металеві Плаковані низьковольтні розподільчий пристрій

ГСК тип низького напруги розподільного пристрою підходить для трифазного змінного струму 50/60 Гц, максимальна напруга 660V, 3150A система номінального струму і трифазного чотириканального і трифазного п'ятипровода, широко використовується в електростанцій, підстанцій, промислових і гірничодобувних підприємствах, готелях, аеропортах, доках і будівництві,...

Послати повідомлення

Опис

Розподільний розподільчий пристрій типу ГСК підходить для трифазного змінного струму 50/60 Гц, максимальна напруга 660V, 3150A система номінального струму і трифазного чотириканального і трифазного п'ятипровода, що широко використовується в електростанціях, підстанцій, промислових і гірничодобувних підприємствах, готелях, аеропортах, доках і будівництві, передачі і розподілі телерадіоцентрів і комунікацій, а також у вигляді силового перетворення, розподілу потужності і енергоспоживання в ПК і моторному центрі МСС

440V низької напруги двигуна МСС панель управління використовується для управління двигуном, щоб почати або зупинити двигун.

Візьміть 400A МАКБ як основний вимикач, трифазний No 3 ампер метра, який використовується для позначення загального струму всіх модулів шухляди.

1 х 95 кВт/250A ящик тип модульного контролю, запуск двигуна через дельту зірки. 3 х 15KW/50A і 3 х 7.5 кВт/32A модульні прямого пуску двигунів.

У кожній одиниці усередині, МАКБ встановлюється як основний вимикач, тепловий перевантаження реле і AC Контактор

Два середніх реле додатково обладнані всередині, один реле з котушкою 24VDC струму для прийому сигналів від PLC, а інший реле для відкриття/закриття сцени

Використання області та призначення

Комутатори використовуються в системах розподілення електроенергії в електроустановках, багатоповерхівці, хімічній промисловості, нафтовій, металургійній та текстильній промисловості. Використовується як повноцінна апаратура розподілу електроенергії у великих електроустановках, які повинні бути підключені до комп'ютерів і високоавтоматизованих нафтових і хімічних виробництв для розподілу електроенергії в енергогенеруючих і розподільчих системах з трифазним частотою змінного струму 50 (60). ) Гц, 380 в (400) (600) і номінальний струм, максимум і нижче (у тому числі 4000A), а також централізоване управління двигуном і компенсація реактивної потужності.

Умови використання електричних панелей

Температура навколишнього середовища:-15 ' C ~ + 40 ' C

Висоті:<=>

Вологість повітря: добова середня вологість повітря<= 95%,="" daily="" average="" of="" partial="" vapor="" pressure=""><= 2.2kpa;="" monthly="" average="" air="" humidity=""><= 90%,="" monthly="" average="" partial="" vapor="" pressure=""><=>

Інтенсивність землетрусу<= 8="">

Немає корозійного або вогненного газу

Особливі обставини залежать від користувача

3 phase switchgear

Елемент		Одиниці	Параметри
Номінальна напруга		Кв	3, 7,2, 12
Номінальний струм		Є	631, 1250, 1600, 2500, 3150, 4000 *
Номінальний струм короткого замикання		Ка	25, 31,5, 40
Номінальний струм комутації			63, 80, 100
Номінальний короткий yime витримувати струм (4S)			25, 31,5, 40
Номінальний пік витримати струм			63, 80, 100
Номінальна частота		Гц	50
Номінальний рівень ізоляції	1 хв електрочастоти витримує напругу	Кв	42
	Світильники імпульсні витримують напругу		75
Ланцюги керування напруг	Ac	V	110, 220, 380
	Dc	V	110, 220
Ступінь захисту			Житловий IP4X, кабіна і автоматичний вимикач IP2X коли двері відкриті
