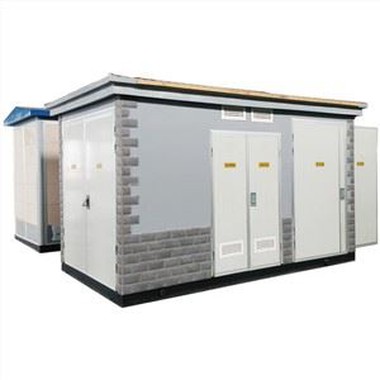

Збірна підстанція коробчатого типу

Збірна підстанція-коробчатого типу

Блокова підстанція, також відома як збірна підстанція, — це підстанція системи виробництва, передачі та розподілу електроенергії, яка використовує трансформатор для зміни напруги від вищої до нижчої або навпаки.

Наша блокова підстанція виготовлена ​​з швелерної сталі та кутової сталі та оболонки з алюмінієвого сплаву. Вони стійкі до ультрафіолетового випромінювання та мають захисну поверхню з-порошковим покриттям. Кожен пристрій має кілька вентиляційних отворів і відповідні засоби охолодження для усунення проблем із перегрівом і забезпечення стабільної роботи. Компактна конструкція зменшує витрати на транспортування та вимагає менше місця для встановлення, а прості аксесуари зменшують витрати на обслуговування.

Металева закрита комутаційна шафа змінного струму — це три-фазний внутрішній металевий закритий комутаційний пристрій змінного струму 50 Гц. Використовується на електростанціях, номінальна напруга системи підстанцій 35 кВ, номінальний максимальний струм 2000 А, максимальна напруга не більше 40,5 кВ для однієї шини або секційних комплектів розподільного обладнання з однією шиною.

Цей перемикач відповідає вимогам DL/t404-91, IEC298, GB3906 та іншим стандартам і має функції запобігання неправильній роботі автоматичного вимикача, штовхання та витягування ручного візка з вантажем, лінії заземлення, передачі електроенергії з лінією заземлення та інтервалу випадкового заряджання (називається «п’ять запобіжних заходів»).

Підстанція коробкового типу підходить для житлових районів, міських громадських змін, галасливого центру міста, будівельної потужності тощо. Користувачі можуть вибрати зміну типу коробки відповідно до різних умов використання та ступеня навантаження. З моменту появи коробчатої підстанції вона дуже стрімко розвивалася. У розвинених країнах розроблено 70% розподільних трансформаторів, а на Сполучені Штати припадає 90%. Швидкий розвиток міської модернізації Китаю та оновлення міської розподільчої мережі буде широко застосовано. умови навколишнього середовища.
Коробчаті підстанції використовуються у багатоповерхових житлових-будинках, розкішних віллах, скверах, житлових районах, малих і середніх заводах, шахтах, нафтових родовищах, а також тимчасових будівельних електростанціях та інших місцях для прийому та розподілу електроенергії в системі розподілу.

Підстанція європейського типу – це повний набір нового силового трансформаторного обладнання, розробленого нашою компанією на основі трансформації національної міської мережі, що забезпечує оптимальне поєднання масляного-герметичного силового трансформатора та електричних компонентів високої та низької напруги. Завдяки оптимізації структури розподільний пристрій має бути максимально мініатюризованим, що значно зменшує займану площу комбінованого трансформатора з такими перевагами, як малий об’єм, низький рівень шуму, надійне джерело живлення, розумна структура, гнучкість для встановлення, легкість в експлуатації та здатність проникати глибоко в центр навантаження до максимальної міри тощо. Він може зібрати термінал автоматизації мережі (FTU) у високо-кільцевій мережевій шафі, реалізувати надійне виявлення короткого замикання та одно-фазного замикання заземлення, а також має функцію «чотирьох віддалених», що полегшує автоматичне оновлення розподільчої мережі. Він широко використовується в житлових кварталах, комерційних центрах, станціях, промислових і гірничодобувних підприємствах, аеропортах, залізницях, школах, лікарнях, висотних-будинках і місцях.

особливості:

1) Менша займана площа
2) Міцний і надійний
3) Легко переміщати, красиво і практично
4) Його вартість низька, а період встановлення короткий

Розрахункові параметри

Номінальна напруга: 10кВ / 0,4кВ

Номінальна напруга сторони високої напруги: 10k

Максимальна напруга сторони високої напруги: 12 кВ

Номінальна напруга сторони низької напруги: 0,4 кВ

Номінальна частота: 50 Гц

Термічна стійкість вимикача високої напруги: 20 кВА / 26 кВА

Номінальна вимикаюча здатність короткого-замикача низької напруги: 35 кА

Номінальна вимикаюча здатність короткого-замикача-ланцюга розподілу низької напруги: 35 кА

Transfer current of high voltage load switch:> 1500A

Рівень шуму:<50dB

Рейтинг IP: вище, ніж IP3X

Нормальні умови експлуатації

Температура середовища: -30 градусів ~+40 градусів

Висота: менше або дорівнює 1000 м

Тиск вітру: менше або дорівнює 700 па (швидкість вітру 34 м/с)

Відносна вологість: менше або дорівнює 95% (щодня та щомісяця)

Сейсмічна стійкість: горизонтальне прискорення менше або дорівнює 0,4 м/с2, вертикальне прискорення менше або дорівнює 0,15 м/с2

Нахил: менше або дорівнює 3 градусам, вертикальна установка.

Середовище, вільне від горіння, корозії чи вібрації

Якщо ви не відповідаєте вищезазначеним умовам, зв’яжіться з нами для консультації.

Функціональна структура коробкової підстанції

A. Функція та характеристики коробчастої підстанції

Підстанція коробкового типу відноситься до зовнішнього розподільного пристрою, який встановлює розподільні пристрої високої та низької напруги та трансформатори разом у закритій коробці. Основною функцією є забезпечення необхідної електроенергії для користувачів високої-напруги або низької-напруги. Він має такі характеристики:

1. Невеликий слід. Встановлення коробчатої підстанції може заощадити понад дві-третини земельної площі порівняно з будівництвом підстанції такого ж розміру.

2. Методи гнучкого комбінування. Конструкція підстанцій коробчастого типу відносно компактна, кожна коробка утворює самостійну систему, що робить метод комбінування гнучким і варіативним. Користувач може вільно комбінувати деякі режими відповідно до фактичної ситуації для задоволення потреб різних місць.

3. Гарний зовнішній вигляд, який легко узгодити з навколишнім середовищем. Корпус коробки можна вибрати в різних кольорах відповідно до різних місць встановлення, що полегшує координацію з навколишнім середовищем. Він особливо підходить для густонаселених районів, таких як міські житлові квартали, станції, порти, аеропорти, парки, зелені зони тощо. Його можна використовувати як стаціонарну підстанцію або мобільну підстанцію.

4. Низькі інвестиції та короткий цикл будівництва. Коробчасті підстанції зменшують інвестиції на 40-50% порівняно зі звичайними підстанціями такого ж масштабу, а цикл будівництва та монтажу може бути значно скорочений. У той же час щоденне навантаження на технічне обслуговування коробчатої підстанції також відносно невелике.

B. Типи коробчатих підстанцій

1. Тип збірки

Повний комплект апаратів високої та низької напруги та трансформаторів установіть у металеві ящики, а в розподільних пристроях високої та низької напруги залиште робочі коридори. Даний вид коробчатого трансформера має великий об'єм і в даний час використовується рідко.

2. Тип комбінованого пристрою

Замість використання існуючого повного комплекту пристроїв електрообладнання високої та низької напруги та захисту безпосередньо упаковується в коробку, утворюючи одне ціле. Вважається, що конструкція не вимагає технічного обслуговування, без робочих коридорів і невеликої коробки, також відомої як європейські коробчасті трансформатори або звичайні коробчасті трансформатори.

3. Один тип статури

Спростіть пристрої керування високою{0}}напругою та захист і помістіть пристрої розподілу високої{1}}напруги та низької{2}}напруги та основний корпус трансформатора в масляний бак трансформатора разом, щоб утворити цілий, менший, близький до масляного трансформатора такої ж потужності, що становить 1/3 європейського коробчатого трансформатора. Також відомий як трансформер в американському стилі або компактний трансформер.

C. Структура коробкової підстанції

1. Структура трансформатора європейського стилю

(1) У Китаї зазвичай використовуються коробчасті підстанції європейського типу, кожна з трьох частин складається з однієї кімнати, утворюючи структуру "mu" або "pin". Зазвичай використовувані моделі включають ZBW і XWB. . Камера високої напруги коробкового трансформатора європейського типу є кільцевою мережею, подвійною лінією або кінцевим перемикачем навантаження, з невеликим об’ємом і сумісністю з шафою кільцевої мережі. Прийняття безпечної та надійної компактної конструкції з комплексною функцією блокування проти неправильної роботи, високою надійністю та зручною експлуатацією та обслуговуванням. Високовольтне обладнання зазвичай використовує комбінацію вимикача навантаження та запобіжника. Запобіжник оснащений ударником. Після того, як запобіжник перегорів, бойок натисне механізм розблокування, і три-фазний перемикач навантаження одночасно розімкнеться, щоб уникнути втрати фази. У той же час, якщо використовувати електричний механізм керування, можна реалізувати функцію автоматизації розподілу. Кабельний вихід 10кВ кільцевої структури мережі обладнаний індикатором замикання на землю та датчиком нульової послідовності. Трансформатори можуть бути масляними або сухими, з проводкою D, yn11. Враховуючи несприятливе розсіювання тепла, можна використовувати природну вентиляцію або верхню примусову вентиляцію. Кімната низької{15}}напруги обладнана вимірювальними приладами та компенсацією реактивної потужності, а вторинний контур і кількість вихідних ліній можуть бути розроблені відповідно до потреб користувачів для задоволення різних потреб. Зовнішня оболонка виготовлена ​​зі сталевої пластини або пластини зі сплаву з дво-шаровою верхньою кришкою та хорошою ізоляцією. Зовнішній вигляд і колір можна узгодити з навколишнім середовищем. Камера високої{20}}напруги, камера трансформатора та-камера низької напруги розділені на незалежні відсіки перегородками. Для контролю та обслуговування в кожному відсіку встановлені освітлювальні прилади, а вимикач освітлення управляється дверима.

2. Конструкція коробки-трансформера американського стилю

(1) Коробчастий трансформатор американського типу використовує вимикач високої напруги та трансформатор в одному масляному баку. Звичайні моделі трансформаторів в американському стилі включають ZB1336, GE та COOPER.

Коробчастий трансформатор американського типу має повністю герметичну та повністю ізольовану структуру з високою безпекою, яку можна використовувати для кільцевих мереж і терміналів. Висока напруга контролюється трифазним чотирипозиційним перемикачем масляного навантаження типу T- або V-типу-

2) Трансформатор має резервний запобіжник, з’єднаний послідовно зі штепсельним запобіжником для забезпечення захисту. Резервний запобіжник встановлено всередині коробки та спрацьовує лише у разі внутрішнього замикання фази в трансформаторі коробки, який використовується для захисту лінії високої-напруги. Вставний запобіжник спрацьовує, коли виникає коротке замикання або перевантаження на вторинній стороні.

Кабель високої-напруги під’єднано до рукава з хорошими ізоляційними характеристиками, який підключено до штекера колінного кабелю для герметизації частини під напругою. Колінчаста вилка кабелю є повністю екранованою ізольованою вилкою, яку можна повністю навантажувати та від’єднувати, еквівалентно вимикачу навантаження. але якщо він підключений до точки короткого замикання, слід замінити штекер і гільзу.

D. Експлуатація коробкової підстанції

1. Коробкову підстанцію слід розміщувати на відносно високому місці, а не в-низинних місцях, щоб запобігти потраплянню дощової води в коробку та впливати на роботу обладнання. При заливці бетонних платформ слід залишати зазори з боку високої та низької напруги, щоб полегшити прокладку кабелю всередину та назовні. Під час копання фундаменту, якщо ви натрапите на ґрунт, утворений накопиченням сміття або корозійного ґрунту, його необхідно викопати до твердого ґрунту, потім засипати ґрунтом хорошої якості та ущільнити, а потім заповнити трьома шарами ґрунту або гравію, щоб забезпечити стабільність фундаменту.

2. З’єднання заземлення та нейтралі коробчатої підстанції мають спільну мережу заземлення. Сітка заземлення зазвичай використовує метод забивання паль заземлення в чотирьох кутах фундаменту, а потім з’єднання їх в одне ціле. Між підстанцією коробчастого типу і сіткою заземлення повинні бути два надійних з'єднання. Після роботи слід регулярно перевіряти з’єднання заземлення, щоб переконатися, що воно не ослаблене та не пошкоджене корозією. Регулярно вимірювайте опір заземлення, що не перевищує 4 Ом.

3. Підстанція коробкового типу в основному використовує охолодження природної циркуляції повітря. Тому навколо нього не можна звалювати сміття, особливо двері трансформаторної. Також слід регулярно видаляти вентиляційні отвори жалюзі, щоб переконатися, що температура обладнання не перевищує максимально допустиму температуру.

Після-спрацьовування автоматичного вимикача низької напруги слід визначити причину, перш ніж можна буде передавати живлення, щоб запобігти поширенню аварії.

5. Камера високої{1}}напруги підстанції коробчатого типу має бути оснащена грозовідвідниками з оксиду цинку, а спосіб встановлення має бути зручним для тестування та заміни.

6. Обладнання, таке як кільцеві мережеві вимикачі, трансформатори, блискавкові розрядники тощо в приміщенні високої -напруги, слід регулярно перевіряти та обслуговувати, дефекти слід виявляти та своєчасно усувати, а також слід регулярно проводити профілактичні випробування ізоляції. Якщо він припиняється більше ніж на 3 місяці та знову вводиться в експлуатацію, необхідно провести повне профілактичне випробування проекту.

7. Щоб замінити запобіжник високої{1}}напруги без вимикаючої здатності, трансформатор має бути вимкнуто, а механічне блокування має бути належним чином розблоковано під час роботи, а також має використовуватися ізольований робочий стрижень.

8. Усі вхідні та вихідні кабельні отвори коробчатої підстанції повинні бути загерметизовані, щоб запобігти проникненню дрібних тварин та спричиненню нещасних випадків.

9. Повинен мати попереджувальний знак «Небезпека високої напруги» та табличку з номером електрообладнання.
