Стандартна сертифікована трансформаторна підстанція 800 кВА Трифазна автоматична електропідстанція

стандартна сертифікована трансформаторна підстанція 800 кВА Трифазна автоматична електропідстанція



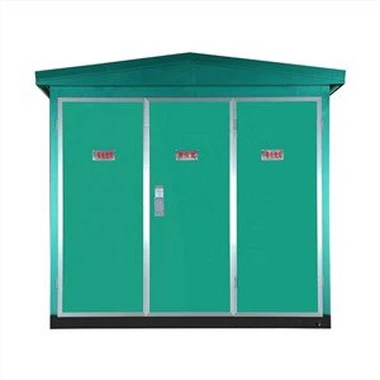

Опис коробкової підстанції

Шафа перемикача змінного струму закритого типу є трифазним внутрішнім пристроєм змінного струму 50 Гц. Використовується на електростанціях, номінальна напруга системи підстанцій 35 кВ, номінальний максимальний струм 2000 А, максимальна напруга не більше 40,5 кВ, одна шина або одна шина, секційована комплекти розподільного обладнання.

Цей перемикач відповідає вимогам DL/t404-91, IEC298, GB3906 та іншим стандартам і має функції запобігання неправильній роботі автоматичного вимикача, штовхання та тягнення ручного візка з вантажем, лінії заземлення, передачі електроенергії за допомогою лінії заземлення та інтервал випадкового заряджання (так званий «п’ять запобіжних заходів»).

Підстанція коробкового типу підходить для житлових районів, міських громадських змін, галасливого центру міста, будівельної потужності тощо. Користувачі можуть вибрати зміну типу коробки відповідно до різних умов використання та ступеня навантаження. З моменту появи коробчатої підстанції вона дуже стрімко розвивалася. У розвинених країнах розроблено 70 відсотків розподільних трансформаторів, а на Сполучені Штати припадає 90 відсотків. Швидкий розвиток міської модернізації Китаю та оновлення міської розподільчої мережі буде широко застосовано. умови навколишнього середовища.
Коробкові підстанції використовуються у багатоповерхових житлових будинках, розкішних віллах, скверах, житлових районах, малих і середніх заводах, шахтах, нафтових родовищах, тимчасових будівельних електриках та інших місцях для прийому та розподілу електроенергії в системі розподілу.

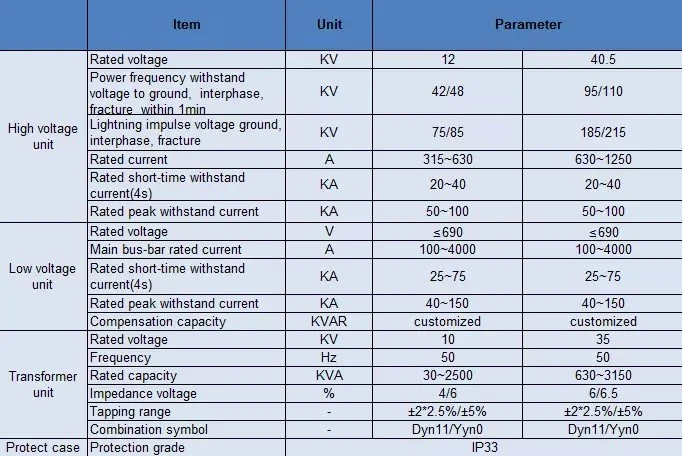

Умови навколишнього середовища:

Висота: 1000 м і нижче.
Температура навколишнього середовища: - 25 ~ плюс 40 C.

Швидкість вітру: не більше 35м/с.
Відносна вологість: не більше 90 відсотків (+25 С).
Горизонтальне сейсмічне прискорення: не більше {{0}}.4 м/с, вертикальне прискорення: не більше 0,2 м/с.
Місце використання: не повинно бути електропровідних, пилових, небезпечних, корозійних, легкозаймистих і вибухонебезпечних матеріалів, шкідливих для металів та ізоляторів.

особливості:

1) Менша займана площа
2) Міцний і надійний
3) Легко переміщати, красиво і практично
4) Його вартість низька, а період встановлення короткий

Функціональна структура коробкової підстанції

A. Функція та характеристики коробчастої підстанції

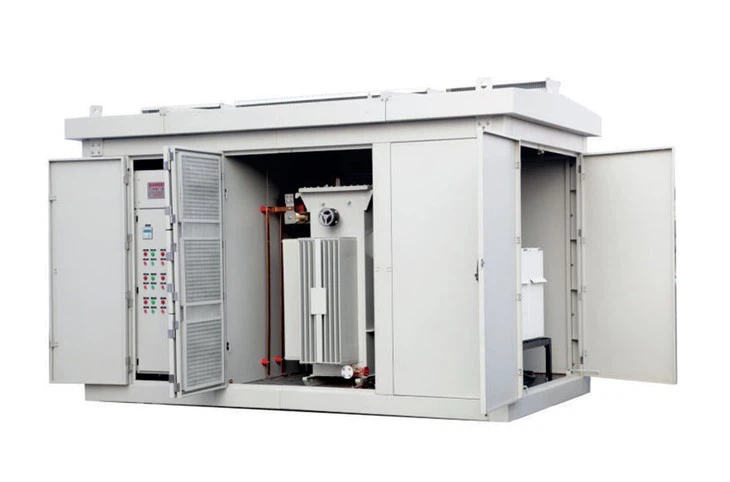

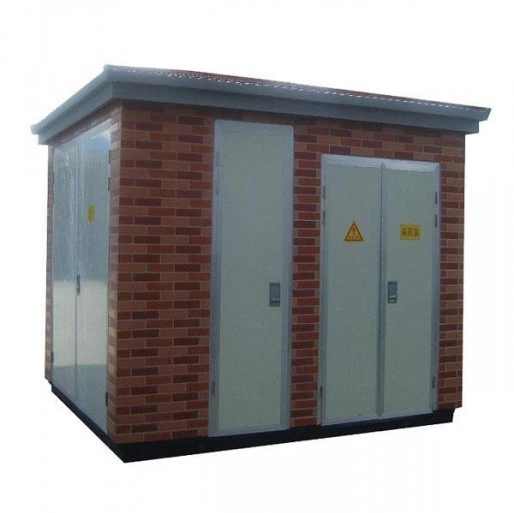

Підстанція коробкового типу відноситься до зовнішнього розподільного пристрою, який встановлює розподільні пристрої високої та низької напруги та трансформатори разом у закритій коробці. Основною функцією є забезпечення необхідної електричної енергії для споживачів високої або низької напруги. Він має такі характеристики:

1. Невеликий слід. Встановлення коробчатої підстанції може заощадити більше двох третин земельної площі порівняно з будівництвом підстанції такого ж розміру.

2. Методи гнучкого комбінування. Конструкція коробчатих підстанцій відносно компактна, кожна коробка утворює самостійну систему, що робить метод комбінування гнучким і варіативним. Користувач може вільно комбінувати деякі режими відповідно до фактичної ситуації для задоволення потреб різних місць.

3. Гарний зовнішній вигляд, який легко узгодити з навколишнім середовищем. Корпус коробки можна вибрати в різних кольорах відповідно до різних місць встановлення, що полегшує координацію з навколишнім середовищем. Він особливо підходить для густонаселених районів, таких як міські житлові масиви, станції, порти, аеропорти, парки, зелені зони тощо. Його можна використовувати як стаціонарну підстанцію або мобільну підстанцію.

4. Низькі інвестиції та короткий цикл будівництва. Коробкові підстанції зменшують інвестиції на 40-50 відсотків порівняно зі звичайними підстанціями такого ж масштабу, а цикл будівництва та монтажу може бути значно скорочений. У той же час щоденне навантаження на технічне обслуговування коробчатої підстанції також відносно невелике.

B. Типи коробчатих підстанцій

1. Тип збірки

Повний комплект апаратів високої та низької напруги та трансформаторів установіть у металеві ящики, а в розподільних пристроях високої та низької напруги залиште робочі коридори. Такий тип коробчатого трансформера має великий об'єм і в даний час використовується рідко.

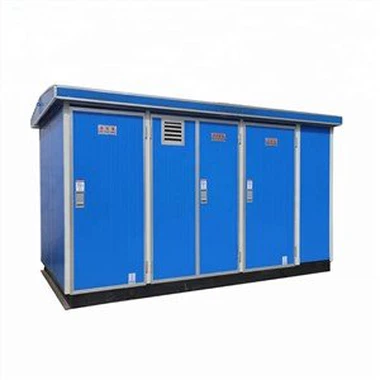

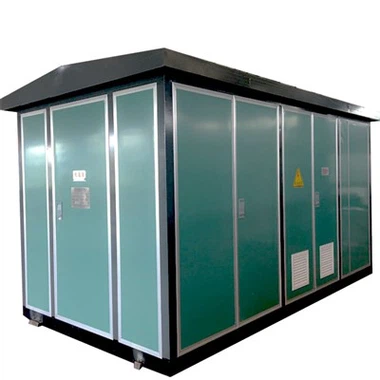

2. Тип комбінованого пристрою

Замість використання існуючого повного комплекту пристроїв електрообладнання високої та низької напруги та захисту безпосередньо упаковане в коробку, утворюючи одне ціле. Конструкція вважається невибагливою у обслуговуванні, без робочих коридорів і невеликої коробки, також відомої як трансформатори в європейському стилі або звичайні трансформатори в коробці.

3. Один тип статури

Спростіть високовольтні пристрої керування та захисту та помістіть високовольтні та низьковольтні розподільні пристрої та основний корпус трансформатора в масляний бак трансформатора разом, щоб утворити цілий, менший, близький до масляного трансформатора така ж потужність, що становить 1/3 від європейського коробчатого трансформатора. Також відомий як трансформер в американському стилі або компактний трансформер.

C. Структура коробкової підстанції

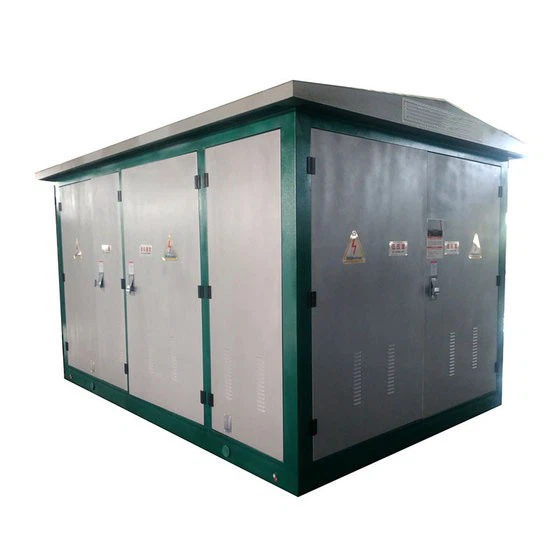

1. Структура трансформатора європейського стилю

(1) У Китаї зазвичай використовуються коробчасті підстанції європейського типу, кожна з трьох частин складається з однієї кімнати, утворюючи структуру "mu" або "pin". Зазвичай використовуються моделі ZBW і XWB. Схеми поперечного перерізу та з’єднання показані на малюнку GYPD00102003-1. Камера високої напруги коробкового трансформатора європейського типу є кільцевою мережею, подвійною лінією або перемикачем навантаження кінцевого блоку, з невеликим об’ємом і сумісністю з шафою кільцевої мережі. Прийняття безпечної та надійної компактної конструкції з комплексною функцією блокування проти неправильної роботи, високою надійністю та зручною експлуатацією та обслуговуванням. Високовольтне обладнання зазвичай використовує комбінацію вимикача навантаження та запобіжника. Запобіжник оснащений ударником. Після того, як запобіжник перегорить, бойок натисне механізм розблокування, і трифазний вимикач навантаження одночасно розімкнеться, щоб уникнути втрати фази. У той же час, якщо використовувати електричний механізм керування, можна реалізувати функцію автоматизації розподілу. Кабельний вихід 10кВ кільцевої структури мережі обладнаний індикатором замикання на землю та датчиком нульової послідовності. Трансформатори можуть бути масляними або сухими, з проводкою D, yn11. Враховуючи несприятливе розсіювання тепла, можна використовувати природну вентиляцію або верхню примусову вентиляцію. Кімната низької напруги обладнана вимірювальною системою та компенсацією реактивної потужності, а вторинний контур і кількість вихідних ліній можуть бути розроблені відповідно до потреб користувачів для задоволення різних потреб. Зовнішня оболонка виготовлена ​​зі сталевої пластини або пластини зі сплаву, з двошаровою верхньою кришкою та хорошою ізоляцією. Зовнішній вигляд і колір можна узгодити з навколишнім середовищем. Камера високої напруги, камера трансформатора і камера низької напруги розділені на самостійні відсіки перегородками. Для контролю та обслуговування в кожному відсіку встановлені освітлювальні прилади, а вимикач освітлення управляється дверима.

2. Конструкція коробки-трансформера американського стилю

(1) Коробчастий трансформатор американського типу використовує вимикач високої напруги та трансформатор в одному масляному баку. Звичайні моделі трансформаторів в американському стилі включають ZB1336, GE та COOPER. Конструкцію та електропроводку показано на малюнках GYPD00102003-2 і GYPD00102003-3.

Коробчастий трансформатор американського типу має повністю герметичну та повністю ізольовану конструкцію з високою безпекою, яку можна використовувати для кільцевих мереж і терміналів. Висока напруга контролюється трифазним чотирипозиційним перемикачем масляного з’єднання Т-типу або V-типу, як показано на рисунку GYPD00202002-04 і GYPD00202002-05

2) Трансформатор використовує резервний запобіжник, з’єднаний послідовно зі вставним запобіжником для забезпечення захисту. Резервний запобіжник встановлено всередині коробки та спрацьовує лише у разі внутрішнього замикання фази в трансформаторі коробки, який використовується для захисту лінії високої напруги. Вставний запобіжник спрацьовує при короткому замиканні або перевантаженні на вторинній стороні.

Кабель високої напруги з’єднаний з муфтою з хорошими ізоляційними характеристиками, яка з’єднана зі штекером колінного кабелю для герметизації частини під напругою. Колінчаста вилка кабелю є повністю екранованою ізольованою вилкою, яку можна повністю навантажувати та від’єднувати, еквівалентно вимикачу навантаження. Конструкція показана на малюнку GYPD00102003-6, але якщо вона підключена до точки короткого замикання, слід замінити штекер і гільзу.

D. Експлуатація коробкової підстанції

1. Коробкову підстанцію слід розміщувати на відносно високому місці, а не в низинах, щоб запобігти потраплянню дощової води в коробку та впливати на роботу обладнання. При заливці бетонних платформ слід залишати зазори з боку високої та низької напруги, щоб полегшити прокладку кабелів всередину та назовні. Під час викопування фундаменту, якщо ви натрапите на ґрунт, утворений накопиченням сміття або корозійного ґрунту, його необхідно викопати до твердого ґрунту, потім засипати ґрунтом хорошої якості та ущільнити, а потім заповнити трьома шарами ґрунту або гравію для забезпечення стабільності. фундаменту.

2. З’єднання заземлення та нейтралі коробчатої підстанції мають спільну мережу заземлення. Сітка заземлення зазвичай використовує метод забивання паль заземлення в чотирьох кутах фундаменту, а потім з’єднання їх в одне ціле. Між підстанцією коробчастого типу і сіткою заземлення повинні бути два надійних з'єднання. Після роботи слід регулярно перевіряти з’єднання заземлення, щоб переконатися, що воно не ослаблене та не пошкоджене корозією. Регулярно вимірювайте опір заземлення, що не перевищує 4 Ом.

3. Підстанція коробкового типу в основному використовує охолодження природної циркуляції повітря. Тому навколо нього не можна звалювати сміття, особливо двері трансформаторної. Також слід регулярно видаляти вентиляційні отвори жалюзі, щоб переконатися, що температура обладнання не перевищує максимально допустиму температуру.

Після спрацьовування низьковольтного автоматичного вимикача слід визначити причину, перш ніж можна буде передати живлення, щоб запобігти розширенню аварії.

5. Камера високої напруги підстанції коробкового типу повинна бути оснащена грозовідвідниками з оксиду цинку, а спосіб установки повинен бути зручним для тестування та заміни.

6. Необхідно регулярно перевіряти та обслуговувати таке обладнання, як кільцеві мережеві вимикачі, трансформатори, грозовідвідники тощо, у приміщенні високої напруги, слід своєчасно виявляти та усувати дефекти, а також регулярно проводити профілактичні випробування ізоляції. Якщо він припиняється більше ніж на 3 місяці та знову вводиться в експлуатацію, необхідно провести повне профілактичне випробування проекту.

7. Щоб замінити високовольтний запобіжник без відключаючої здатності, трансформатор має бути вимкнуто, а механічне блокування має бути належним чином розблоковано під час роботи, а також повинен використовуватися ізольований робочий стрижень.

8. Усі вхідні та вихідні кабельні отвори коробчатої підстанції повинні бути загерметизовані, щоб запобігти проникненню дрібних тварин та спричиненню нещасних випадків.

9. Повинен мати попереджувальний знак «Небезпека високої напруги» та табличку з номером електрообладнання.

























Q5: Чи доступний OEM/ODM?

A: Так, це так! Наші продукти можна налаштувати. У нас є команда дизайнерів та інженерів, ми можемо налаштувати продукти відповідно до креслень або вимог клієнтів.



Q6: Ви виробник чи торгова компанія?
A: Ми є фабрикою, як 100-відсотковий професійний виробник із 20-річним досвідом виробника, ми можемо виробляти продукцію відповідно до вимог клієнтів, а також можемо контролювати якість продукції на 100 відсотків.



Q7: Чи можна обговорити ціну?

A: Так, ціна договірна. Його можна змінити відповідно до вашої кількості або упаковки



Q8: Як щодо перевірки?

Відповідь: у нас є вся система перевірки від сировини до кінцевої продукції, включаючи випробування на підвищення температури, випробування на розпилення солі, випробування типу провідника, механічне випробування на довговічність.



Q9: Що таке умови оплати?

A: TT, Paypal, Western Union, гарантії торгівлі Alibaba та L/C є прийнятними. 30 відсотків T/T заздалегідь, 70 відсотків залишку перед відправленням.



Q10: Які послуги пропонує компанія?

A: У нас є професійна команда інженерів, яка може спроектувати та розробити прес-форму відповідно до різних вимог замовника.

У нас також є відділ продажів, який пропонує якісне обслуговування від попереднього до післяпродажного.





Цей продукт зазвичай виготовляється на замовлення.
Ми є виробником і маємо професійний технічний відділ, який може розробляти та надавати рішення відповідно до потреб клієнтів.
Натисніть кнопку нижче, щоб надіслати нам інформацію, і наш торговий персонал зв’яжеться з вами, щоб надати вам креслення конструкції



Ось приклади наших клієнтів для довідки

російські клієнти

ТЕХНІЧНІ ВИМОГИ ТА ХАРАКТЕРИСТИКИ ОБЛАДНАННЯ
Re:82 комплектує компактну підстанцію
пункт- Немає.	Розклад технічних даних	одиниця	Необхідно (при 3000 m	Пропоновані дані
	Вимоги до системних даних
1.05.10	Мідний багатожильний провідник для заземлення
	Виробник	-
	матеріал	-	мідь
	Поперечний розріз	мм2	>50
	Довжина	m	>40
1.05.11	Заземлювачі
	Виробник	-
	Тип	-
	Матерія!	-
	Довжина	m
	Секції на стрижень	шт
1.6	Компактні підстанції (Варіант 1)
	Виробник	-		фенюань
	Тип	-		Outdoor
	Загальний клас захисту для всієї підстанції	-	IP 44	IP 44
	Матеріал корпусу	-		GI
	Габаритні розміри (Ш x Д x В)
	для S/S з трансформатором 1x50 кВА	мм/мм/мм		3000x1850x2150
	■ для S/S з трансформатором 1x100 кВА	мм/мм/мм		3000x1850x2150
	для S/S з трансформатором 1x160 кВА	мм/мм/мм		3000x1850x2150
	• для С/С з трансформатором 1х250 кВА	мм/мм/мм		3000x1850x2150
	Загальна вага
	■ для S/S з трансформатором 1x50 кВА	кг		1000 кг.
	■ для S/S з трансформатором 1x100 кВА	кг		1000 кг.
	■ для S/S з трансформатором 1x160 кВА	кг		1000 кг.
	■ для S/S з трансформатором 1x250 кВА	кг		1000 кг.
1.6.1	Обладнання розподільних пристроїв 20 кВ
	Виробник	-		Chnt / Еквівалент
	Тип	-		Критий RMU



ЯКЩО ПОТРІБНО БІЛЬШЕ ДЕТАЛІВ, БУДЬ ЛАСКА, ЗВ’ЯЖІТЬСЯ З НАМИ
