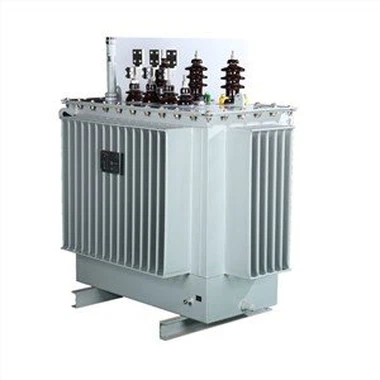

Масляний силовий трансформатор 1000 кВА 10/0,4 кВ

Масляний силовий трансформатор 1000 кВА 10/0,4 кВ



Масляний трансформатор використовує тривимірний залізний сердечник. Оскільки його три стовпи із залізного сердечника розташовані у тривимірному рівносторонньому трикутнику, обмотка є щільною, три магнітні кола мають однакову довжину, а магнітне коло не має повітряного зазору. Найкоротша площа поперечного перерізу ніжки серцевини ближче до круглої, що додатково покращує продуктивність, зменшує втрати, зменшує шум, збалансовує три члени та зменшує компоненти третьої гармоніки. Але через те, що реле тиску знаходиться всередині резервуара для води. При регулюванні тиску контакти перемикача ззовні не видно. Існує два типи реакційних явищ: поганий контакт і розрив ланцюга. Якщо контакт поганий, вимикач легко перегоріти, коли навантаження занадто велике.

Масляні занурені трансформатори є важливим обладнанням в енергосистемі, яке в основному використовується для зміни напруги та передачі електричної енергії. Масляні трансформатори в основному працюють на основі принципу електромагнітної індукції. Підходить для перетворення електромережі в міських і сільських районах, на промислових і гірничодобувних підприємствах, і більше підходить для комбінованих трансформаторів і попередньо встановлених трансформаторів підстанцій.



2, структура та принцип роботи масляних трансформаторів

Масляні трансформатори структурно подібні до трансформаторів. Це один із типів трансформаторів, класифікованих відповідно до форми ізоляції залізного сердечника. Тому він має впізнавані риси масляних змійовиків, які можуть зменшити теплову карту обладнання всередині.

Основні компоненти масляного типу складаються з магнітних сердечників, обмоток і втулок. Магнітний сердечник забезпечує шлях для магнітного потоку. Обмотка створює магнітне поле, що складається з котушки провідника, намотаної навколо залізного сердечника та ізольованого картонним бар’єром і екрануючим шаром. Товщина шару ізоляції обмотки збільшується зі збільшенням напруги. Втулка з'єднує обмотку трансформатора з підстанцією.

Масляні трансформатори використовуються для розподілу електроенергії або підстанцій. Їх сердечник і котушки занурені в масло, яке може охолоджуватися та ізолювати. Масло циркулює по трубах у змійовику та навколо змійовика та компонентів залізного сердечника завдяки конвекції. Олива охолоджується ззовні паливним баком при низьких номінальних значеннях і радіатором з повітряним охолодженням при високих номінальних значеннях.

3 Типи масляних трансформаторів

Існує два основних типи масляних трансформаторів: однофазний трансформатор і трифазний трансформатор.

A. Однофазний масляний трансформатор

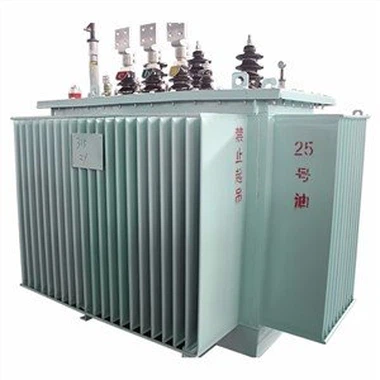

B. Трифазний масляний трансформатор

4, Мета використання масляних трансформаторів

Масляні трансформатори можуть бути встановлені на землі, підставі або стовпі для використання на відкритому повітрі. Вони забезпечують ефективну роботу в різних сферах застосування, включаючи мережі передачі та розподілу, виробництво відновлюваної енергії та малі промислові підприємства.

Масляний трансформатор має величезну потужність, тому він заощадить багато електроенергії, мінімізує втрати енергії, заощадить енергію та зменшить витрати користувача. Крім того, масло в машині також може охолоджувати внутрішні жили дротів, тим самим покращуючи довговічність і електричні характеристики трансформаторного обладнання.

5, Застереження щодо використання масляних трансформаторів

1. Масляні трансформатори використовують масло для роботи, тому якість масла значно вплине на термін служби та безпеку трансформатора.

2. Під час використання необхідно регулярно перевіряти та обслуговувати трансформаторну систему, щоб забезпечити нормальну та безпечну роботу машини. В іншому випадку високий ризик проблем і надзвичайної небезпеки.

3. Відходи, які утворює нафта, забруднюють навколишнє середовище та впливають на життя оточуючих людей. Тому поступова утилізація відходів також важлива



Робоча температура масляного трансформатора

Коли масляний трансформатор працює, необхідно переконатися, що робоча температура не призведе до надто швидкого псування трансформаторного масла, таким чином збільшуючи експлуатаційні витрати. Коли робоча температура масляного трансформатора досягне 85 градусів Цельсія, спрацює сигнал тривоги. Коли максимальна температура досягне 95 градусів за Цельсієм, вимикач трансформатора вимкнеться.

Тому передбачено, що температура масла при верхній робочій температурі масляних трансформаторів не може перевищувати 85 градусів. Номінальна потужність трансформатора означає максимальну потужність, дозволену для тривалої безперервної роботи, коли трансформатор може досягти економічно обґрунтованої ефективності та нормального очікуваного терміну служби за вказаної температури навколишнього середовища. Вказана температура навколишнього середовища для трансформаторів: максимальна температура 40 градусів, максимальна середньодобова температура 30 градусів, максимальна середньорічна температура 20 градусів, мінімальна температура -25 градусів для зовнішніх трансформаторів і {{6 }} градус С для внутрішніх трансформаторів.

Відповідно до досвіду експлуатації та спеціалізованих досліджень, коли температура ізоляції обмотки трансформатора знаходиться в діапазоні 80-140 градусів, втрати ізоляції подвоюються, а термін служби зменшується вдвічі на кожні 6 градусів. Це правило 6 градусів Цельсія для роботи трансформатора. Максимально допустима температура тривалої експлуатації обмоток трансформатора є нормальною температурою терміну служби, а максимально допустиме значення температури гарячої точки обмотки є безпечною температурою.

Щоб досягти найбільш економічного терміну служби ізоляційних матеріалів, вони поділяються на різні рівні термостійкості, такі як Y, A, E, B, F, H, C тощо на основі їх максимально допустимої робочої температури. Нормальна ситуація. Максимально допустима робоча температура для ізоляції класу Y становить 90 градусів, класу A — 105 градусів, класу E — 120 градусів, класу B — 130 градусів, класу F — 155 градусів, класу H — 180 градусів, а класу C — вище 180 градусів.



Трансформація: Transfo H61 20KV 160 кВА B2

H61 Трансформатор 15(20)kV 160kVA B2

Трифазний розподільний трансформатор середнього/нижнього напруги з обмотками середнього та низького напруги в намотаній міді потужністю P=160KVA
- Відповідність: стандарт NFC 52 100 - 52 112 і 52 113 або еквівалент за змістом
- Природне охолодження: ONAN
- Регулювання напруги середнього напруги: вимикачем плюс /- 5 відсотків у п’яти (5) положеннях
- Тип: на посту H61
- Номінальна потужність: 160KVA
- Первинна номінальна напруга: 20,000В ± 5 відсотків
- Вторинна напруга: 410 В без навантаження між фазами / 240 В між фазою та нейтраллю
- Частота: 50 Гц
- Напруга короткого замикання: 4 відсотки
- Втрати холостого ходу менше або дорівнюють 300 Вт
- Втрати навантаження менше або дорівнюють 2000 Вт
- З'єднання: Dyn11 з вихідною нейтраллю
- Перехрестя СН і ЛШ: у фарфорі

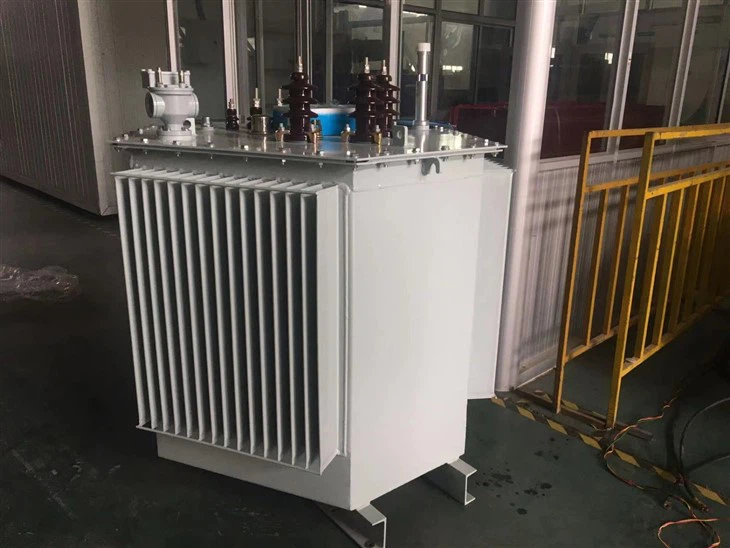

ФОТО ТОВАРУ



ЗАВОДСЬКИЙ ЦЕХ

ОГЛЯД КОМПАНІЇ

ВИСТАВКА

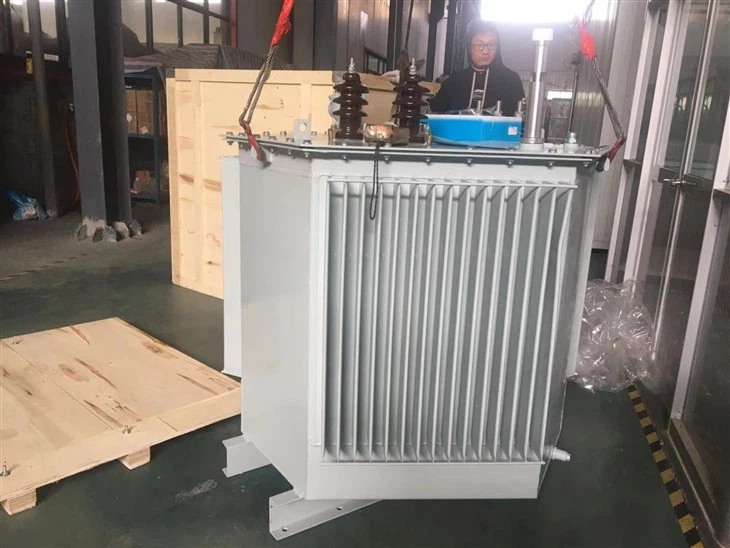

УПАКОВКА І ДОСТАВКА

FAQ

Q5: Чи доступний OEM/ODM?

A: Так, це так! Наші продукти можна налаштувати. У нас є команди дизайнерів та інженерів, ми можемо налаштувати продукти відповідно до креслень або вимог клієнтів.



Q6: Ви виробник чи торгова компанія?
A: Ми є фабрикою, як 100-відсотковий професійний виробник із 20-річним досвідом виробника, ми можемо виробляти продукцію відповідно до вимог клієнтів, а також можемо контролювати якість продукції на 100 відсотків.



Q7: Чи можна обговорити ціну?

A: Так, ціна договірна. Його можна змінити відповідно до вашої кількості або упаковки



Q8: Як щодо перевірки?

Відповідь: у нас є вся система перевірки від сировини до кінцевої продукції, включаючи випробування на підвищення температури, випробування на розпилення солі, випробування типу провідника, механічне випробування на довговічність.



Q9: Що таке умови оплати?

A: TT, Paypal, Western Union, гарантії торгівлі Alibaba та L/C є прийнятними. 30 відсотків T/T заздалегідь, 70 відсотків залишку перед відправленням.



Q10: Які послуги пропонує компанія?

A: У нас є професійна команда інженерів, яка може спроектувати та розробити прес-форму відповідно до різних вимог замовника.

У нас також є відділ продажів, який пропонує якісне обслуговування від попереднього до післяпродажного.



Цей продукт зазвичай виготовляється на замовлення.
Ми є виробником і маємо професійний технічний відділ, який може розробляти та надавати рішення відповідно до потреб клієнтів.
Будь ласка, зверніться до нашого торгового персоналу, щоб отримати креслення

Ось приклади наших клієнтів для довідки

Замовник Узбекистан

Технічний паспорт ступеня N 1-A: трансформатор H61 20кВ/400 В 100 кВА

ПОЗНАЧЕННЯ	ОДИНИЦІ	КОНКРЕТНІ ДАНІ	ДАНІ КАНДИДАТІВ
Творець		Буде вказано
Еталонний стандарт		IEC 60076
Тип		Фаза
ПДВ		Герметичний
Виконання		Тропікалізований
Діелектрик		Масло без PCB
монтаж		На стовпі
Робоча температура навколишнього середовища	ступінь	45
Номінальна частота	Гц	50
Номінальна потужність	Ква	100
Номінальна первинна напруга	Кв	20
Рівень ізоляції, призначений початковій школі	Кв	24
Кількість етапів у початковій школі		03
Вторинна напруга	V	400/230
Діапазон регулювання напруги на стороні М у порожньому стані	відсотків	±2.5
Зчеплення		DYn11
Напруга короткого замикання	відсотків	4 – 4.5
Нейтральний розмір для одного завантаження	відсотків	100
Максимальні втрати вакууму	W	230 - 460
Втрати через максимальне навантаження	W	1450 - 2350
Максимальна стабільна температура масла	ступінь	55
Максимальна температура обмоток в усталеному стані	ступінь	60
Намотувальний матеріал		Електролітична мідь
Максимальний рівень шуму	Db	52
Утримання промислової частоти 50 Гц, 1 хв	Кв	50 – 70
Стійкість до ударної хвилі (1,2/50 мікро)	Кв	125 - 170
Охолодження		ONAN
Табличка		01
Підключення заземлення		01
Розміри Висота/ширина/глибина	мм х мм х мм	1200 X 1270 X 820
Загальна маса трансформатора разом з маслом	Кг	700
Масляна маса	Кг	160
ФАРБА
		Тропічний і антикорозійний
	Номер	Шари
		Підшивка
		Колір
		Плани та технічні схеми надаються.
