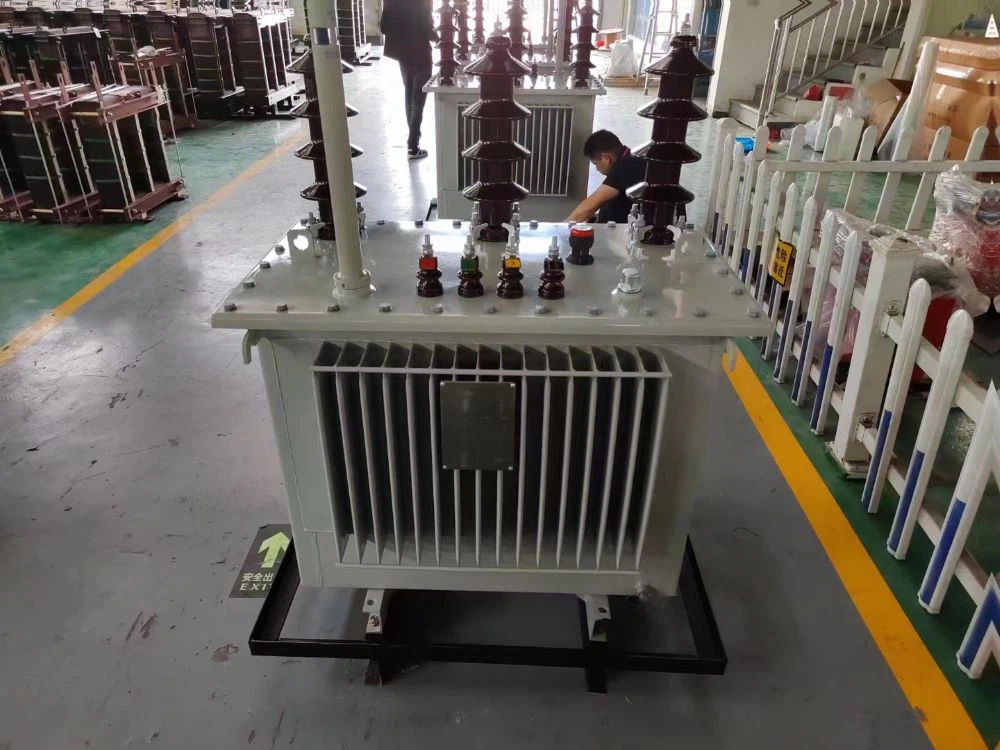

33/0.8Kv 50Hz 5000Kva масляний трансформатор розподілу електроенергії

1, Що таке масляний трансформатор?

Масляний трансформатор, також відомий як масляний трансформатор, є трансформаторним пристроєм, який використовує масляне охолодження для зниження температури трансформатора. На відміну від сухих трансформаторів, основний корпус масляного трансформатора встановлений у зварному сталевому масляному резервуарі, заповненому ізоляційним маслом. Коли масляний трансформатор працює, тепло від котушки та залізного сердечника спочатку перетворюється в ізоляційне масло, а потім в охолоджуюче середовище. Відповідно до потужності його можна розділити на занурений трансформатор вільного охолодження та занурений трансформатор примусового повітряного охолодження.

2, структура та принцип роботи масляних трансформаторів

Масляні трансформатори структурно подібні до трансформаторів. Це один із типів трансформаторів, класифікованих відповідно до форми ізоляції залізного сердечника. Тому він має впізнавані риси масляних змійовиків, які можуть зменшити теплову карту обладнання всередині.

Основні компоненти масляного типу складаються з магнітних сердечників, обмоток і втулок. Магнітний сердечник забезпечує шлях для магнітного потоку. Обмотка створює магнітне поле, що складається з котушки провідника, намотаної навколо залізного сердечника та ізольованого картонним бар’єром і екрануючим шаром. Товщина шару ізоляції обмотки збільшується зі збільшенням напруги. Втулка з'єднує обмотку трансформатора з підстанцією.

Масляні трансформатори використовуються для розподілу електроенергії або підстанцій. Їх сердечник і котушки занурені в масло, яке може охолоджуватися та ізолювати. Масло циркулює по трубах у змійовику та навколо змійовика та компонентів залізного сердечника завдяки конвекції. Олива охолоджується ззовні паливним баком при низьких номінальних значеннях і радіатором з повітряним охолодженням при високих номінальних значеннях.

3 Типи масляних трансформаторів

Існує два основних типи масляних трансформаторів: однофазний трансформатор і трифазний трансформатор.

A. Однофазний масляний трансформатор

B. Трифазний масляний трансформатор

4, Мета використання масляних трансформаторів

Масляні трансформатори можуть бути встановлені на землі, підставі або стовпі для використання на відкритому повітрі. Вони забезпечують ефективну роботу в різних сферах застосування, включаючи мережі передачі та розподілу, виробництво відновлюваної енергії та малі промислові підприємства.

Масляний трансформатор має величезну потужність, тому він заощадить багато електроенергії, мінімізує втрати енергії, заощадить енергію та зменшить витрати користувача. Крім того, масло в машині також може охолоджувати внутрішні жили дротів, тим самим покращуючи довговічність і електричні характеристики трансформаторного обладнання.

5, Застереження щодо використання масляних трансформаторів

1. Масляні трансформатори використовують масло для роботи, тому якість масла значно вплине на термін служби та безпеку трансформатора.

2. Під час використання необхідно регулярно перевіряти та обслуговувати трансформаторну систему, щоб забезпечити нормальну та безпечну роботу машини. В іншому випадку високий ризик проблем і надзвичайної небезпеки.

3. Відходи, які утворює нафта, забруднюють навколишнє середовище та впливають на життя оточуючих людей. Тому поступова утилізація відходів також важлива



Яка різниця між сухими трансформаторами та масляними трансформаторами?

Які їхні сильні та слабкі сторони?



1. Зовнішній вигляд

На упаковці сухих трансформаторів видно залізний сердечник і обмотку, тоді як масляних трансформаторів видно лише зовнішню кришку;

2. Різні форми дроту

Сухих трансформаторів із силіконовою гумовою втулкою більше, а масляних із керамічною втулкою менше;

3. Різні ємності та напруги

Сухі трансформатори, які зазвичай використовуються для розподілу електроенергії, мають потужність 1600 кВА, нижче 10 кВ, а деякі можуть досягати рівня напруги 35 кВ; Перетворювач тиску масла може досягти максимальної потужності та максимальної напруги; В даний час масляні трансформатори неминуче присутні на випробувальних лініях надвисокої напруги 1000 кВ, які будуються в Китаї.

4. Різні властивості ізоляції та тепловіддачі

Загалом сухі трансформатори використовують смоляну ізоляцію, яка базується на природному повітряному охолодженні. У корпусах великої місткості вони покладаються на вентилятори для охолодження. Однак масляні трансформатори покладаються на ізоляційне масло для ізоляції, яке циркулює всередині трансформатора, щоб розсіювати тепло від тепла, що виділяється котушкою, до радіатора (ребра) трансформатора.

5. Місце використання

Сухі трансформатори часто використовуються в місцях з вимогами «вогне- і вибухозахищеності» і часто використовуються у великих будівлях і висотних будівлях; Масляні трансформатори, з іншого боку, можуть спричинити пожежі через витік масла або витік масла після аварії, і часто використовуються на відкритому повітрі, вимагаючи розкопок «масляних резервуарів» у природі.

6. Несуча здатність

Зазвичай сухі трансформатори повинні працювати в діапазоні номінальної потужності, тоді як масляні трансформатори віддають перевагу потужності перевантаження.

7. Різні витрати

Для трансформаторів однакової потужності вартість придбання сухих трансформаторів вище, ніж масляних.

Моделі сухих трансформаторів зазвичай бувають трьох видів: SC, SCR, неепоксидні та SG.



Відмінності між масляними і сухими трансформаторами

Звичайно, усі вони мають одну спільну рису, яка полягає в тому, що вони обидва мають залізний сердечник як магнітне коло та котушку. Однак найбільша різниця між «сухим» і «масляним» видами. Тобто охолоджувальне середовище, яке використовується двома, різне. У першому використовується трансформаторне масло (звичайно, є й інші масла, наприклад Oil), тоді як у другому використовується повітря або інші гази, такі як SF6. Масляний трансформатор поміщає пристрій, що складається із залізного сердечника та котушки, у масляний бак, наповнений трансформаторним маслом. Тип сухого перетворення зазвичай використовує епоксидну смолу для обгортання залізного сердечника та котушки, а також існує тип котушки без обгортання. Котушка покрита спеціальним ізоляційним папером і шаром спеціальної ізоляційної фарби, яка може запобігти впливу вологи на котушку або котушку. З точки зору виробництва та використання, поточний рівень напруги сухого трансформатора становить лише 35 кВ, з меншою потужністю порівняно з масляним трансформатором, приблизно 2500 кВА. А тому, що процес виготовлення сухих трансформаторів складніший і дорожчий, ніж масляних трансформаторів того ж рівня напруги і потужності. Отже, з точки зору кількості, поточний обсяг нафти все ще зростає. Однак, завдяки таким перевагам, як сухість, екологічність, вогнестійкість і ударостійкість, її часто використовують у місцях, де потрібні високі температури, наприклад у готелях, офісних будівлях і висотних будівлях. Для звичайних користувачів трансформаторів цього достатньо. Завдяки чудовій вогнестійкості сухі передавачі можна встановлювати в зоні центру навантаження, щоб зменшити втрати напруги та потужності. Проте сухі трансформатори дорогі, громіздкі, стійкі до вологи та пилу, мають значний шум.

Перетворення масла відбувається поступово і може бути розібрано за допомогою сухого перетворення, що зручно для транспортування та обслуговування. Він не потребує підстави для встановлення та не має протікання. Його переваги порівняно легко визначити за зовнішнім виглядом;



Найбільшою відмінністю масляних трансформаторів від сухих трансформаторів є наявність «масла». Оскільки масло є рідиною, масляні трансформатори повинні мати зовнішню кришку, яка містить трансформаторне масло, а котушку не видно зовні. Завдяки відсутності масла сухі трансформатори не вимагають використання кожуха і можуть безпосередньо спостерігати за обмотками трансформатора; Ще одна особливість полягає в тому, що у верхній частині зануреного трансформатора є резервуар для зберігання трансформаторного масла. В даний час є трансформатори без масляного консерватора в новому зануреному трансформаторі;



Щоб полегшити розсіювання тепла, масляний трансформатор розроблений із радіатором із зовнішнього боку, як і радіатор. Однак сухі трансформатори не мають цього радіатора, але покладаються на вентилятор під котушкою трансформатора для розсіювання тепла, який дещо подібний до внутрішніх блоків у побутових кондиціонерах.

Через вимоги протипожежного захисту масляні трансформатори зазвичай встановлюються на окремій підстанції або на відкритому повітрі, тоді як сухі трансформатори необхідно встановлювати в приміщенні, як правило, у розподільній кімнаті низької напруги та паралельно з розподільними шафами низької напруги.



Q5: Чи доступний OEM/ODM?

A: Так, це так! Наші продукти можна налаштувати. У нас є команди дизайнерів та інженерів, ми можемо налаштувати продукти відповідно до креслень або вимог клієнтів.



Q6: Ви виробник чи торгова компанія?
A: Ми є фабрикою, як 100-відсотковий професійний виробник із 20-річним досвідом виробника, ми можемо виробляти продукцію відповідно до вимог клієнтів, а також можемо контролювати якість продукції на 100 відсотків.



Q7: Чи можна обговорити ціну?

A: Так, ціна договірна. Його можна змінити відповідно до вашої кількості або упаковки



Q8: Як щодо перевірки?

Відповідь: у нас є вся система перевірки від сировини до кінцевої продукції, включаючи випробування на підвищення температури, випробування на розпилення солі, випробування типу провідника, механічне випробування на довговічність.



Q9: Що таке умови оплати?

A: TT, Paypal, Western Union, гарантія торгівлі Alibaba та L/C є прийнятними. 30 відсотків T/T заздалегідь, 70 відсотків залишку перед відправленням.



Q10: Які послуги пропонує компанія?

A: У нас є професійна команда інженерів, яка може спроектувати та розробити прес-форму відповідно до різних вимог замовника.

У нас також є відділ продажів, який пропонує якісне обслуговування від попереднього до післяпродажного.





Цей продукт зазвичай виготовляється на замовлення.
Ми є виробником і маємо професійний технічний відділ, який може розробляти та надавати рішення відповідно до потреб клієнтів.
Будь ласка, зверніться до нашого торгового персоналу, щоб отримати креслення

Ось приклади наших клієнтів для довідки

клієнт США

ПОЗНАЧЕННЯ	ОДИНИЦІ	КОНКРЕТНІ ДАНІ	ДАНІ КАНДИДАТІВ
Творець		Буде вказано
Еталонний стандарт		IEC 60076
Тип		Фаза
ПДВ		Герметичний
Виконання		Тропікалізований
Діелектрик		Масло без PCB
монтаж		На стовпі
Робоча температура навколишнього середовища	ступінь	45
Номінальна частота	Гц	50
Номінальна потужність	Ква	100
Номінальна первинна напруга	Кв	20
Рівень ізоляції, призначений початковій школі	Кв	24
Кількість етапів у початковій школі		03
Вторинна напруга	V	400/230
Діапазон регулювання напруги на стороні М у порожньому стані	відсотків	±2.5
Зчеплення		DYn11
Напруга короткого замикання	відсотків	4 – 4.5
Нейтральний розмір для одного завантаження	відсотків	100
Максимальні втрати вакууму	W	230 - 460
Втрати через максимальне навантаження	W	1450 - 2350
Максимальна стабільна температура масла	ступінь	55
Максимальна температура обмоток в усталеному стані	ступінь	60
Намотувальний матеріал		Електролітична мідь
Максимальний рівень шуму	Дб	52
Утримання промислової частоти 50 Гц, 1 хв	Кв	50 – 70
Стійкість до ударної хвилі (1,2/50 мікро)	Кв	125 - 170
Охолодження		ОНАН
Табличка		01
Підключення заземлення		01
Розміри Висота/ширина/глибина	мм х мм х мм	1200 X 1270 X 820
Загальна маса трансформатора разом з маслом	Кг	700
Масляна маса	Кг	160
ФАРБА
		Тропічний і антикорозійний
	Номер	Шари
		Підшивка
		Колір
		Плани та технічні схеми надаються.
