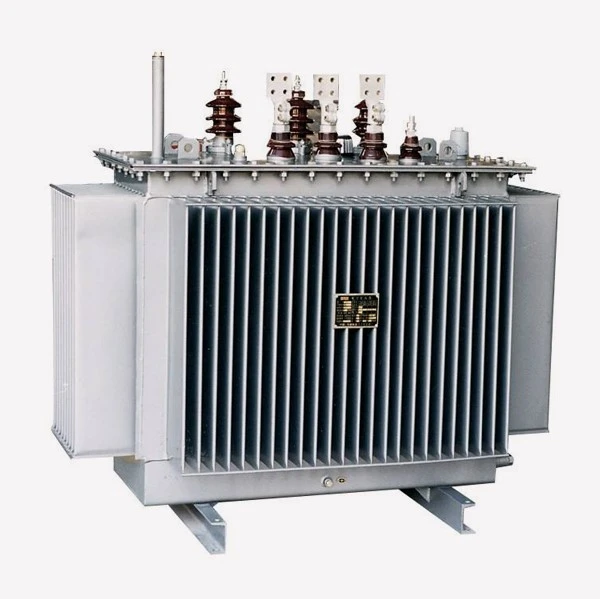

Електричний силовий трансформатор 10 кВ з низьким рівнем шуму

Електричний силовий трансформатор 10 кВ з низьким рівнем шуму

Три{0}}масляний-занурений розподільний трансформатор має новий тип ізоляції. Залізний сердечник виготовлений із високо-якісної холоднокатаної-листової кремнієвої сталі. Група обмоток високої-напруги складається з-якісного безкисневого-мідного дроту та має багатошарову структуру барабана. Усі кріплення проходять спеціальну обробку, щоб запобігти їх ослабленню.

Оскільки країна рекламує високотехнологічний продукт, цей продукт має такі переваги, як висока ефективність і низькі втрати. Його соціальні переваги дуже значні, він заощадить багато електроенергії та експлуатаційних витрат.

1, Що таке масляний трансформатор?

Масляний трансформатор, також відомий як масляний трансформатор, є трансформаторним пристроєм, який використовує масляне охолодження для зниження температури трансформатора. На відміну від сухих трансформаторів, основний корпус масляного трансформатора встановлений у зварному сталевому масляному резервуарі, заповненому ізоляційним маслом. Коли масляний трансформатор працює, тепло від котушки та залізного сердечника спочатку перетворюється в ізоляційне масло, а потім в охолоджуюче середовище. Відповідно до потужності його можна розділити на занурений трансформатор вільного охолодження та занурений трансформатор примусового повітряного охолодження.

2, структура та принцип роботи масляних трансформаторів

Масляні трансформатори структурно подібні до трансформаторів. Це один із типів трансформаторів, класифікованих відповідно до форми ізоляції залізного сердечника. Тому він має впізнавані риси масляних змійовиків, які можуть зменшити теплову карту обладнання всередині.

Основні компоненти масляного типу складаються з магнітних сердечників, обмоток і втулок. Магнітний сердечник забезпечує шлях для магнітного потоку. Обмотка створює магнітне поле, що складається з котушки провідника, намотаної навколо залізного сердечника та ізольованого картонним бар’єром і екрануючим шаром. Товщина шару ізоляції обмотки збільшується зі збільшенням напруги. Втулка з'єднує обмотку трансформатора з підстанцією.

Масляні трансформатори використовуються для розподілу електроенергії або підстанцій. Їх сердечник і котушки занурені в масло, яке може охолоджуватися та ізолювати. Масло циркулює по трубах у змійовику та навколо змійовика та компонентів залізного сердечника завдяки конвекції. Олива охолоджується ззовні паливним баком при низьких номінальних значеннях і радіатором із повітряним-охолодженням при високих номінальних значеннях.

3 Типи масляних трансформаторів

Існує два основних типи масляних трансформаторів: одно-фазний трансформатор і три-фазний трансформатор.

A. Однофазний масляний трансформатор

B. Три-фазний масляний трансформатор

4, Мета використання масляних трансформаторів

Масляні трансформатори можуть бути встановлені на землі, підставі або стовпі для використання на відкритому повітрі. Вони забезпечують ефективну роботу в різних сферах застосування, включаючи мережі передачі та розподілу, виробництво відновлюваної енергії та малі промислові підприємства.

Масляний трансформатор має величезну потужність, тому він заощадить багато електроенергії, мінімізує втрати енергії, заощадить енергію та зменшить витрати користувача. Крім того, масло в машині також може охолоджувати внутрішні жили дротів, тим самим покращуючи довговічність і електричні характеристики трансформаторного обладнання.

5. Застереження щодо використання масляних-трансформаторів

1. Масляні трансформатори використовують масло для роботи, тому якість масла значно вплине на термін служби та безпеку трансформатора.

2. Під час використання необхідно регулярно перевіряти та обслуговувати трансформаторну систему, щоб забезпечити нормальну та безпечну роботу машини. В іншому випадку високий ризик проблем і надзвичайної небезпеки.

3. Відходи, які утворює нафта, забруднюють навколишнє середовище та впливають на життя оточуючих людей. Тому поступова утилізація відходів також важлива

Трансформація: Transfo H61 20KV 160 кВА B2

H61 Трансформатор 15(20)kV 160kVA B2

Три-фазний розподільний трансформатор середнього/нижнього напруги з обмотками середнього та низького напруги в намотаній міді потужністю P=160KVA

- Відповідність: стандарт NFC 52 100 - 52 112 і 52 113 або еквівалент за змістом

- Природне охолодження: ONAN

- Регулювання напруги середнього напруги: вимикачем +/- 5% у п’яти (5) положеннях

- Тип: на дописі H61

- Номінальна потужність: 160 кВА

- Первинна номінальна напруга: 20 000 В ± 5%

- Вторинна напруга: 410 В вимкнено-навантаження між фазами / 240 В між фазою та нейтраллю

- Частота: 50 Гц

- Напруга-короткого замикання: 4%

- Ні-втрат навантаження менше або дорівнює 300 Вт

- Втрата навантаження менше або дорівнює 2000 Вт

- З’єднання: Dyn11 з вихідною нейтраллю

- Перехрестя СН і ЛШ: у порцеляні

ФОТО ТОВАРУ

Подробиці:

Компанія:

Компанія Henan Fengyuan Power Technology Co., Ltd. була заснована в липні 2010 року зі статутним капіталом 20 мільйонів юанів, основними активами 50 мільйонів юанів, понад 200 співробітниками та річним обсягом виробництва майже 100 мільйонів юанів.

Fengyuan Power Technology Co., Ltd. є визнаною інноваційною компанією з сильною технічною силою. Базуючись на талантах і технологічних перевагах, він в основному виробляє трансформатори SH15, S13, S11 і SCB11, коробчасті підстанції-типу, KYN28-розподільні пристрої високої-напруги, GCS, GGD, GGJ, силові шафи, розподільні коробки тощо. А також займається генеральним підрядом електротехнічних проектів.

Наша продукція пройшла кваліфікаційне випробування системи управління якістю продукції ISO9001, системи управління навколишнім середовищем ISO14001, системи управління гігієною та безпекою праці OHSAS18001 та Національного центру контролю та інспекції якості. Ми маємо патенти та маємо сертифікат CCC.

1. Наша фабрика — наша мета «безпека перш за все, якість-орієнтована на клієнта». Ми прагнемо створити добру репутацію та надавати послуги чесності. Повірте, ми можемо бути вашим якісним постачальником.

2. Зацікавлені сторони, будь ласка, зв'яжіться з нами для отримання пропозиції. Ми онлайн 24 години.

ВИСТАВКА

УПАКОВКА І ДОСТАВКА

Цей продукт зазвичай виготовляється на замовлення.

Ми є виробником і маємо професійний технічний відділ, який може розробляти та надавати рішення відповідно до потреб клієнтів.

Будь ласка, зверніться до нашого торгового персоналу, щоб отримати креслення

Ось приклади наших клієнтів для довідки

Того клієнта

Специфікація N ступінь 1-A: Трансформатор H61 20kV/400V 100kVA

ЯКЩО ПОТРІБНО БІЛЬШЕ ДЕТАЛІВ, БУДЬ ЛАСКА, ЗВ’ЯЖІТЬСЯ З НАМИ
