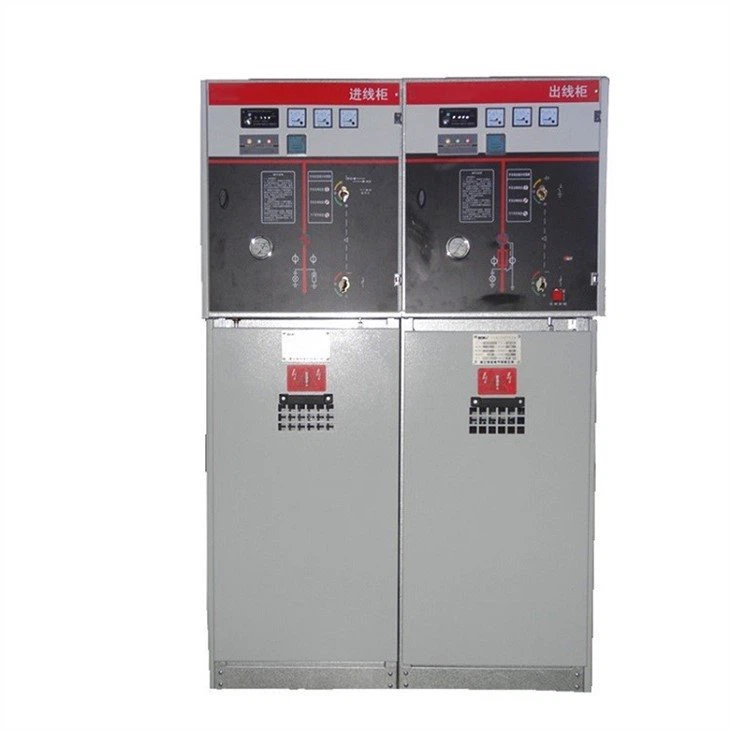

Високовольтні розподільні пристрої з елегазовою ізоляцією

Високовольтні розподільні пристрої з елегазовою ізоляцією

Розподільні пристрої з елегазовою ізоляцією широко використовуються в системах розподілу електроенергії 10 кВ/20 кВ і є перемикачами для різних типів систем розподілу електроенергії для міських і сільських користувачів. Розподільний пристрій є модульним режимом, який можна комбінувати відповідно до різних цілей. Існує два типи комбінацій фіксованих блоків і блоків, що розширюються, щоб задовольнити гнучке використання компактних розподільних пристроїв на різних підстанціях.

Розподільний пристрій із елегазовою ізоляцією є повністю герметичною системою, в якій усі струмоведучі частини та вимикачі поміщені в корпус із нержавіючої сталі. Весь комутаційний пристрій не піддається впливу зовнішніх умов навколишнього середовища, що забезпечує надійність роботи та особисту безпеку, а також відсутність-обслуговування. Вибираючи розширювану шину, можна досягти будь-якої комбінації для досягнення повної модульності. Безпечна ізоляція та екранування подовженої шини забезпечують високу надійність і безпеку.

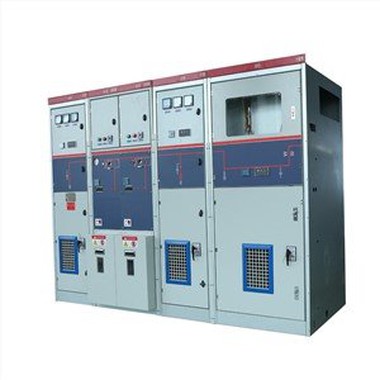

Кільцева мережева шафа з повітряною ізоляцією — це термін, що відповідає компактній кільцевій мережевій шафі з газовою ізоляцією. Раніше кільцеві мережеві шафи з повітряною ізоляцією використовували вакуумні або стиснене повітря VEI, перемикачі навантаження, що виробляють газ, та інші кільцеві мережеві шафи. Пізніше, з широким використанням SM6, він став основним потоком кільцевих мережевих шаф з повітряною ізоляцією. Як і в інших мережевих шафах повітряного кільця, перемикач навантаження було замінено на тип повітряної подушки SF6, що означає, що три-позиційний перемикач навантаження та заземлення встановлено всередині литої ізоляції з епоксидної смоли. SF6 як засіб гасіння дуги та ізоляційне середовище

Кільцева мережева шафа з повітряною ізоляцією - розширювана кільцева мережева шафа SF6, яку можна вільно комбінувати, має невеликий розмір, є безпечною та надійною та не потребує обслуговування.

Газ SF6 використовується як ізоляція та середовище для гасіння дуги, а метод обертання дуги з постійним магнітним полем забезпечує потужну здатність гасити дугу, хорошу ефективність розриву, низьку перенапругу, тривалий термін служби електрики та необслуговувану камеру для гасіння дуги.

Електричний прилад із комбінацією запобіжників із перемикачем навантаження - має трипозиційну функцію, ідеальне ущільнення, надійний механізм керування та блокування.

Вимикач заземлення має функцію-замикання короткого замикання.

Корпус шафи сформований шляхом штампування та згинання цинкового листа з алюмінієвим покриттям, який є міцним і надійним.

96-годинний тест соляного туману, проведений установою.

Ізольована шина головної шини повинна бути відокремлена металевими перегородками між шафами і не повинна створювати вихрові струми. Обидва кінці збірної шини повинні бути герметизовані ізоляцією.

На стику головної шини необхідно вжити заходів для запобігання концентрації електричного поля та часткового розряду.

Кришка класу запобіжника забезпечує ефективність ізоляції розподільчої шафи без концентрації електричного поля та часткового розряду.

Шафа кільцевої мережі включає такі інтервали: інтервал перемикання, інтервал шини, інтервал кабелю, інтервал механізму та інтервал захисту керування

1) Перемикач навантаження

Вимикачі навантаження мають певну вимикаючу здатність-під навантаженням, що означає, що їх можна активувати, щоб розмикати та замикати під невеликим навантаженням, але їх не можна використовувати часто. Як правило, вимикачі навантаження оснащені запобіжниками та мають сильнішу здатність гасити дугу, ніж ізолятори.

2) Ізоляційний вимикач

Коли автоматичний вимикач роз’єднує ланцюг, відключення ізолювального вимикача дозволяє чітко відокремити живі та мертві частини, служачи допоміжним вимикачем.

Через відсутність інтуїтивно зрозумілих зовнішніх індикаторів положення контакту автоматичних вимикачів, а в деяких випадках неможливо гарантувати, що його індикація відповідає положенню контакту, необхідно використовувати ізоляційні вимикачі, щоб чітко розділити частини під напругою та не під напругою.

Крім того, ізоляційний вимикач має певну здатність гасити природну дугу, яка зазвичай використовується для введення та відключення низькострумового обладнання, такого як трансформатори напруги та блискавковідводи, а також для з’єднання між автоматичним вимикачем і декількома пристроями, що робить перемикання автоматичного вимикача через ізолювальний вимикач більш гнучким і зручним.

3) Автоматичний вимикач

Комутаційний пристрій, який може замикати, передавати та відключати струм за нормальних умов ланцюга, а також може замикати, передавати та відключати струм за ненормальних умов ланцюга протягом заданого часу.

4) Заземлювач

В основному використовується для технічного обслуговування обладнання, щоб запобігти раптовим викликам живлення під час процесу технічного обслуговування, обидва кінці обладнання для технічного обслуговування повинні бути заземлені.

Перемикач заземлення високовольтної-розподільної шафи зазвичай заземлюється на стороні вихідного навантаження. Під час ремонту високовольтної -розподільної шафи з боку навантаження (наприклад, затягування болтів, розбирання кабелів тощо) нам потрібно одночасно від’єднати вимикач і замкнути заземлювальний вимикач розподільної шафи. Це може запобігти випадкам ураження електричним струмом при раптових викликах живлення, а також розрядити залишковий заряд, що є корисним для безпеки обслуговування

ФОТО ТОВАРУ

Екологічні умови

(1) Застосовна висота: менше або дорівнює 2000 м

(2) Температура: -40 градусів ~ +55 градусів відносно

(3) Вологість: середньодобове значення менше або дорівнює 95%, середньомісячне значення менше або дорівнює 90%

(4) Рівень шкоди від землетрусу: менше або дорівнює 8

Показовий зал фабрики

Сертифікати

ВИСТАВКА

УПАКОВКА І ДОСТАВКА

FAQ

Q5: Чи доступний OEM/ODM?

A: Так, це так! Наші продукти можна налаштувати. У нас є команда дизайнерів та інженерів, ми можемо налаштувати продукти відповідно до креслень або вимог клієнтів.

Q6: Ви виробник чи торгова компанія?
A: Ми є фабрикою, як 100% професійний виробник із 20-річним досвідом виробника, ми можемо виробляти продукцію відповідно до вимог клієнтів, а також можемо контролювати якість продукції на 100%.

Q7: Чи можна обговорити ціну?

A: Так, ціна договірна. Його можна змінити відповідно до вашої кількості або упаковки

Q8: Як щодо перевірки?

Відповідь: у нас є вся система перевірки від сировини до кінцевої продукції, включаючи випробування на підвищення температури, випробування типу провідника на розпилення солі, випробування на механічний термін служби.

Q9: Що таке умови оплати?

A: TT, Paypal, Western Union, гарантія торгівлі Alibaba та L/C прийнятні. 30% T/T заздалегідь, 70% залишку перед відправленням.

Q10: Які послуги пропонує компанія?

A: У нас є професійна команда інженерів, яка може спроектувати та розробити прес-форму відповідно до різних вимог замовника.

У нас також є команда продажів, яка пропонує хороші послуги від перед-продажу до-післяпродажу.

Цей продукт зазвичай виготовляється на замовлення.

Ми є виробником і маємо професійний технічний відділ, який може розробляти та надавати рішення відповідно до потреб клієнтів.

Будь ласка, зверніться до нашого торгового персоналу, щоб отримати креслення
