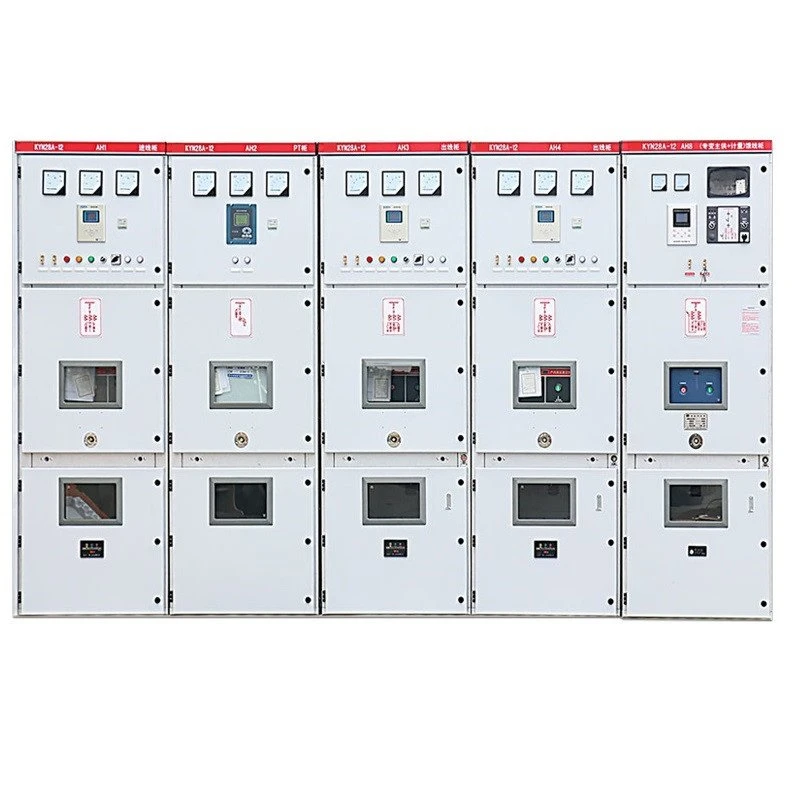

Високовольтні металеві розподільні пристрої

Розподільний пристрій із металевим покриттям високої напруги Розподільний пристрій із металевим корпусом підходить для три-фазних систем електроживлення 50/60 Гц. Використовується для отримання та розподілу влади та контролю. Захист і моніторинг електричних ланцюгів електростанцій, підстанцій, промислових і гірничодобувних підприємств і висотних-будинків....

Послати повідомлення

Опис

Високовольтні металеві розподільні пристрої

Розподільний пристрій у металевому корпусі підходить для три-фазних систем живлення 50/60 Гц. Використовується для отримання та розподілу влади та контролю. Захищайте та контролюйте електричні кола електростанцій, підстанцій, промислових і гірничодобувних підприємств і висотних-будинків.

Розподільна шафа KYN28A-12 має функції запобігання різноманітним неправильним операціям, включаючи запобігання завантаженню переносних візків, запобігання перемикачу заземлення від переведення автоматичного вимикача в замкнуте положення, запобігання замиканню вимикача заземлення під напругою та запобігання випадковому проникненню в живий відсік. Розподільний пристрій оснащений чудовими високовольтними вакуумними вимикачами серії VS1, VD4 та закритими вакуумними вимикачами. Конфігурація вторинного ланцюга розподільного пристрою є вдосконаленим і надійним пристроєм керування та захисту: шина з теплоізоляційним матеріалом або метод ізоляції з епоксидним покриттям можуть оптимізувати форму електрода та ущільнити структуру. Розподільна шафа є технологічно передовим, безпечним і надійним обладнанням для розподілу електроенергії. Стабільна продуктивність, розумна структура та простий у використанні.

2. Умови праці

Температура навколишнього середовища: -15ºC-+40ºC, середньодобова температура нижче 35ºC

Вологість: середньодобова. Менше або дорівнює 95%

Середньомісячний показник Менше або дорівнює 90%

Добовий тиск пари Менше або дорівнює 2,2 кПа

Місячний тиск пари Менше або дорівнює 1. 8kpa

Висота: менше або дорівнює 1000 м

Він підходить для місць без явного пилу, диму, корозійного або горючого газу, пари, соляних туманів та інших забруднень.

Зовнішню вібрацію або вібрацію ґрунту за межами розподільного обладнання та контрольного обладнання можна ігнорувати.

Величина індукованих електромагнітних перешкод у вторинній системі становить менше 1,6 кВ.

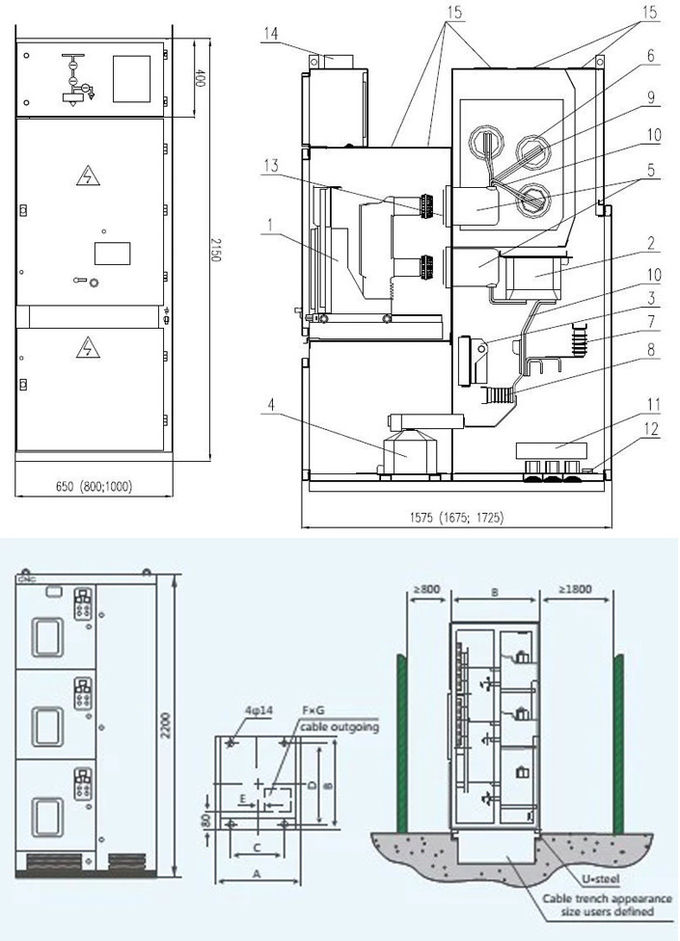

3. Будова та принцип роботи

Розподільний пристрій KYN28A-12 складається з двох частин: шафи та рухомих компонентів (зазвичай їх називають візком). Шафа розділена на кілька функціональних відсіків сталевими пластинами, наприклад кімната шин, кімната автоматичних вимикачів, кабельна кімната та кімната релейних приладів.

Знімні частини розподільчої шафи обладнані візком вакуумного вимикача, візком трансформатора напруги, візком розрядника, візком ізоляції та візком із запобіжниками тощо.

Indoor Removable Type High Voltage Switchgear

Особливість:

♦Захист від-поганого навколишнього середовища, захист від-конденсації, захист від-морозу, захист від-туману, захист від-забруднення сіллю, стійкість до корозії тощо;

♦ Компактна структура, невеликий розмір, простий в установці;

♦Модульна конструкція, гнучке розширення;

♦Сумісний із розумною мережею, додатковий термінал автоматизації може відповідати вимогам оновлення розумної мережі.

Сертифікати:

Metal Enclosed Switchgear
