Металеві розподільні пристрої змінного струму для внутрішнього використання

Металеві розподільні пристрої змінного струму для внутрішнього використання

KYN28-12 внутрішніх розподільних пристроїв змінного струму з металевим покриттям підходить для внутрішньої три-фазної системи з номінальною напругою 24 кВ і нижче 50 Гц. В основному використовується на електростанціях, підстанціях, промислових і гірничодобувних підприємствах і висотних будинках, як прийом і розподіл електроенергії та управління,...

Послати повідомлення

Опис

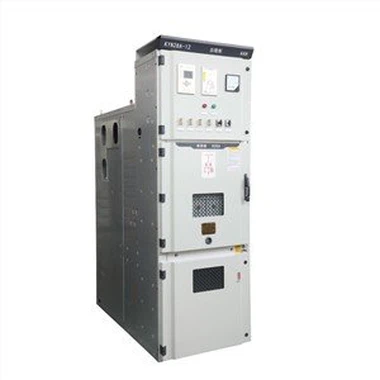

KYN28-12 внутрішніх розподільних пристроїв змінного струму з металевим покриттям підходить для внутрішньої три-фазної системи з номінальною напругою 24 кВ і нижче 50 Гц. В основному використовується на електростанціях, підстанціях, промислових і гірничодобувних підприємствах і у висотних будівлях, як прийом і розподіл електроенергії та контроль, захист і виявлення ланцюгів.

Розподільний пристрій KYN28-12 має ряд функцій для запобігання неправильній роботі, включаючи запобігання переміщенню ручних візків з вантажем, запобігання замиканню вимикача заземлювачем, запобігання замиканню заземлюючого вимикача та запобігання випадковому проникненню в живий відсік. Розподільний пристрій KYN28-12 оснащений високовольтними вакуумними вимикачами змінного струму, такими як VS1 або VD4, з чудовими характеристиками. Вторинний контур розподільного пристрою оснащений сучасними та надійними компонентами керування та захисту. Ошиновка покрита термозбіжною трубкою, форма електрода оптимізована, а конструкція шафи компактна. Розподільний пристрій KYN28-12/24 - це обладнання для розподілу електроенергії з передовою технологією, стабільною продуктивністю, розумною структурою, зручним використанням, безпечним і надійним.

Основні технічні параметри

Номінальна напруга (кВ, макс.)	3.6,7.2,12,24
Номінальна частота (Гц)	50/60
Номінальний безперервний струм шини (A, макс.)	630,1250,1600,2000,2500,3150,4000
Номінальний безперервний струм фідера (A, макс.)	630,1250,1600,2000,2500,3150,4000
Номінальна напруга грозового імпульсу (кВ)	40,60,75,125
Витримувана напруга промислової частоти (кВ)	24,32,42,65
Струм-переривання короткого замикання (кА,макс.)	16,20,25,31.5,40
Струм -короткочасної стійкості, 4 с (кА, макс.)	16,20,25,31.5,40,50
Струм -короткого замикання (піковий кА)	40,50,63,80,100,125
Піковий витримуваний струм (кА пік)	40,50,63,80,100,125
Вага (кг)	1000~1500
Рівень захисту	IP4X (IP2X, коли камера автоматичного вимикача відкрита

Indoor AC Metal Clad Switchgear

Indoor Metal Clad Switchgear

Розподільний пристрій KYN28-12 складається з шафи та знімної частини (відомої як ручний візок).

Шафа та металеві перегородки поділені на кілька функціональних відсіків, як-от відсік шин, відсік кабелю та відсік низької-напруги.

Знімні частини розподільного пристрою можуть бути оснащені ручним візком вакуумного вимикача, візком взаємної індуктивності напруги, ручним візком розрядника, ручним візком ізоляції та ручним візком запобіжника тощо.
