Промислові високовольтні розподільні пристрої

Промислові високовольтні розподільні пристрої

Знімна закрита комутаційна шафа серії KYN із металевим -знімним корпусом (скорочено називається комутаційною шафою). Застосовується для отримання електроенергії

і розподіл у трифазній системі змінного струму 3,6-12Kv 50Hz з однією шиною та секційною системою з однією шиною. Він має функції контролю, захисту та моніторингу схеми.

Конструкція шафи промислового розподільного пристрою високої напруги виготовлена ​​з алюмінієвої-цинкової пластини за допомогою верстатів з ЧПК. Всі операції проводяться при закритих дверцятах; високий рівень захисту може запобігти проникненню сміття та комах; проста та ефективна п’яти{2}}функція блокування для запобігання неправильній роботі. Може бути оснащений вакуумними вимикачами VS1 і VD4. Він має характеристики простої заміни автоматичного вимикача, гарної взаємозамінності візків, встановлення на стіні та переднього обслуговування шафи, а також має малу площу, достатньо місця для кабельної кімнати та кілька кабельних з’єднань. Нагрівачі можуть бути встановлені в автоматичних вимикачах і кабельних відсіках для запобігання конденсації та корозії.

Обладнання розподільчого обладнання — це 3,6-12KV, три-фазний змінний струм 50Гц з однією шиною та одно-лінійний сегмент мережі повного набору пристроїв розподілу електроенергії, вироблених нашою компанією. В основному використовується для керування електростанціями, малими та середніми-генераторами, розподілом електроенергії, промисловими та гірничодобувними підприємствами, електростанціями вторинних електропідстанцій, передачею та трансформацією електроенергії, а також системами захисту та виявлення для великих-високовольтних двигунів.

Функціональні вузли високовольтних-розподільних пристроїв:

1. Головна шинна кімната (зазвичай складається з двох структур: "штирькова" або "1")

2. Кімната вимикача

3. Кабельне приміщення

4. Релейна та приладова кімната

5. Шафа невелика шинна кімната

6. Вторинний термінальний відсік

3, Функції розподільного пристрою

Розподільний пристрій має такі функції, як повітряні вхідні та вихідні лінії, кабельні вхідні та вихідні лінії та підключення шин.

4, Склад розподільного пристрою

Розподільний пристрій повинен відповідати відповідним вимогам стандарту GB3906-1991 "3-35 кВ змінного струму в металевому корпусі", який складається з двох частин: корпусу шафи та автоматичного вимикача. Корпус шафи складається з оболонки, електричних компонентів (включаючи ізоляційні частини), різних механізмів, вторинних клем і проводки.

П’ять запобіжних заходів для-розподільчих пристроїв високої напруги

1. Після того, як вагон вакуумного автоматичного вимикача всередині розподільного пристрою високої-напруги замкнено в тестовому положенні, автомобільний вимикач не може перейти в робоче положення. (Запобігання закриттю вантажу)

2. Коли вимикач заземлення всередині високо-розподільного пристрою знаходиться в замкнутому положенні, автомобільний вимикач не може бути замкнутий. (Запобігайте замиканню дротом заземлення)

3. При замкнутому вакуумному вимикачі всередині високо-розподільного пристрою задні двері панелі та шафи замикаються механічним пристроєм на ножі заземлення. (Щоб запобігти випадковому проникненню в живі відсіки)

4. Вакуумний автоматичний вимикач у високо-розподільчому пристрої замкнутий під час роботи, і вимикач заземлення не може бути введений у дію. (Запобігайте звисанню проводів заземлення під напругою)

5. Вакуумний автоматичний вимикач у високо-комутаційному пристрої не може вийти з робочого положення тролейбусного вимикача, коли він працює та замикається. (Щоб запобігти гальмам навантажених ножів)

Умови обслуговування

◎ Температура навколишнього повітря: -15 градусів ~+40 градусів;

◎ Відносна вологість: середньодобовий показник 95%, а середньодобовий тиск водяної пари < 2,2 кПа;

◎ Середньомісячне значення «90%», а середньомісячне значення тиску водяної пари < 1,8 кПа;

© Висота: ^1000 м;

◎ Сейсмічна інтенсивність: не вище Ms8.

◎ Навколишнє повітря не повинно бути забруднене корозійним або легкозаймистим газом або парами;

◎ Відсутність явної вібрації;

особливості

1: Крок СТРОГО захисту для забезпечення особистої безпеки

2: У кабельній кімнаті можна встановити до 9 одножильних-кабелів

3: Для ручного візка будуть встановлені робочі та тестові позиції, і обидві позиції оснащені безпечним і надійним пристроєм позиціонування та дисплеєм

4: Корпус повністю зібраний з алюмінієвої та оцинкованої сталевої пластини, яка оброблена та зігнута на верстаті, а потім закріплена болтами.

5: Він має високу механічну міцність і забезпечує його акуратність і красу.

6: Двері розподільного щита покриті пластиком, також мають сильну стійкість до ударів і захист від корозії.

7: Первинний вимикач може бути оснащений вакуумним автоматичним вимикачем VD4 і серією C3 вимикача навантаження фіксованого типу від ABB, різні побутові вакуумні автоматичні вимикачі (такі як VS1, VH1, VK, ZN28) також можуть бути надані замість тих самих іноземних продуктів.

8: Передні двері встановлено з оглядовим вікном для перевірки робочого стану компонентів усередині приміщення

ФОТО ТОВАРУ

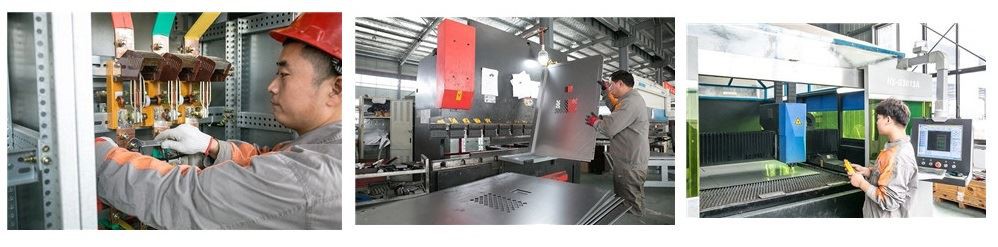

ЗАВОДСЬКИЙ ЦЕХ

Упаковка та доставка

Профіль компанії

Fengyuan Power є виробником обладнання для розподілу електроенергії високої, середньої та низької напруги. Продукти охоплюють розподільні шафи високої та низької напруги, сухі-трансформатори, внутрішні та зовнішні вакуумні вимикачі, трансформатори, розподільні шафи з повітряною ізоляцією, газо-заповнені кільцеві мережеві шафи, збірні підстанції та багато інших продуктів, що надають користувачам системні рішення та сервісні рішення. Номінальна напруга продукту становить 0,4-40,5 кВ, а номінальний струм - 630-4000 А. Технічні показники різних продуктів досягли національних стандартів і галузевих стандартів.

Сертифікати:

Цей продукт зазвичай виготовляється на замовлення.

Ми є виробником і маємо професійний технічний відділ, який може розробляти та надавати рішення відповідно до потреб клієнтів.

Будь ласка, зверніться до нашого торгового персоналу, щоб отримати креслення

Ось приклади наших клієнтів для довідки

Замовник Узбекистан

Технічний паспорт

1.1 710-512-01-Головна підстанція MVS1

Вхідний розподільчий пристрій A01 B01 2

Немає компонентів Специфікація Одиниця Кількість Виробник

1 VCB

HVX12-50-31-F 275 мм

Висота менше або дорівнює 2000 м

Напруга відкриття DC220V

Напруга замикання DC220V

Напруга зберігання енергії DC220V

Набір 1 Китай

2 VT JDZ-10 10KV/√3/0,1KV/√3 Набір 3 Китай

3 КТ

LZZBJ9-12 3000/1A 5P20 10VA

5P20 5VA 5Fs5 5VA

Набір 3 Китай

4 Високовольтний запобіжник XRNP1-12 0.5A Pc 3 Китай

5 Блискавкозахист HY5WZ-17/50 Комплект 3 Китай

6 Інтелектуальна панель керування WY-9008A ПК 1 Китай

7 Індикатор короткого замикання та замикання на землю EKL-4-1 Pc 1 Китай

8 Багатофункціональний електроприлад PD666-3S3 380V 5A Pc 1 Китай

9 Первинний елімінатор гармонік LXQ-12KV Pc 1 Fengyuan

10 Заряджений дисплей DXN-12Q Pc 1 Китай

11 Контролер температури та вологості WY-CS-III Pc 1 Китай

12 Сполучна деталь JY-2 шт. 3 Китай

13 Коробка розподільна PJ1 шт. 1 Китай

14 Кронштейн дозатора Універсальний тип ПК 1 Китай

15 Лампа сигнальна ND16-22D/4 AC380V червона шт. 1 CHNT

16 Лампа сигнальна ND16-22D/4 AC380V зелена шт. 1 CHNT

17 Лампа сигнальна ND16-22D/4 AC380V біла шт. 1 CHNT

18 Автоматичний вимикач змінного струму NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan

19 Автоматичний вимикач змінного струму NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan

20 DC мініатюрний автоматичний вимикач NB1Z-63 2P C6 Pc 1 Fengyuan

21 Автоматичний вимикач змінного струму NB1-63/3P B2A 6kA(R) Pc 1 Китай

22 Універсальний тестовий термінал RURTK/S Pc 30 Китай

23 Клемна колодка універсальна RUK 5B Pc 18 Китай

24 Верхня шафа маленька шина Ø 6 мідний брусок м 11 Fengyuan

ЯКЩО ПОТРІБНО БІЛЬШЕ ДЕТАЛІВ, БУДЬ ЛАСКА, ЗВ’ЯЖІТЬСЯ З НАМИ
